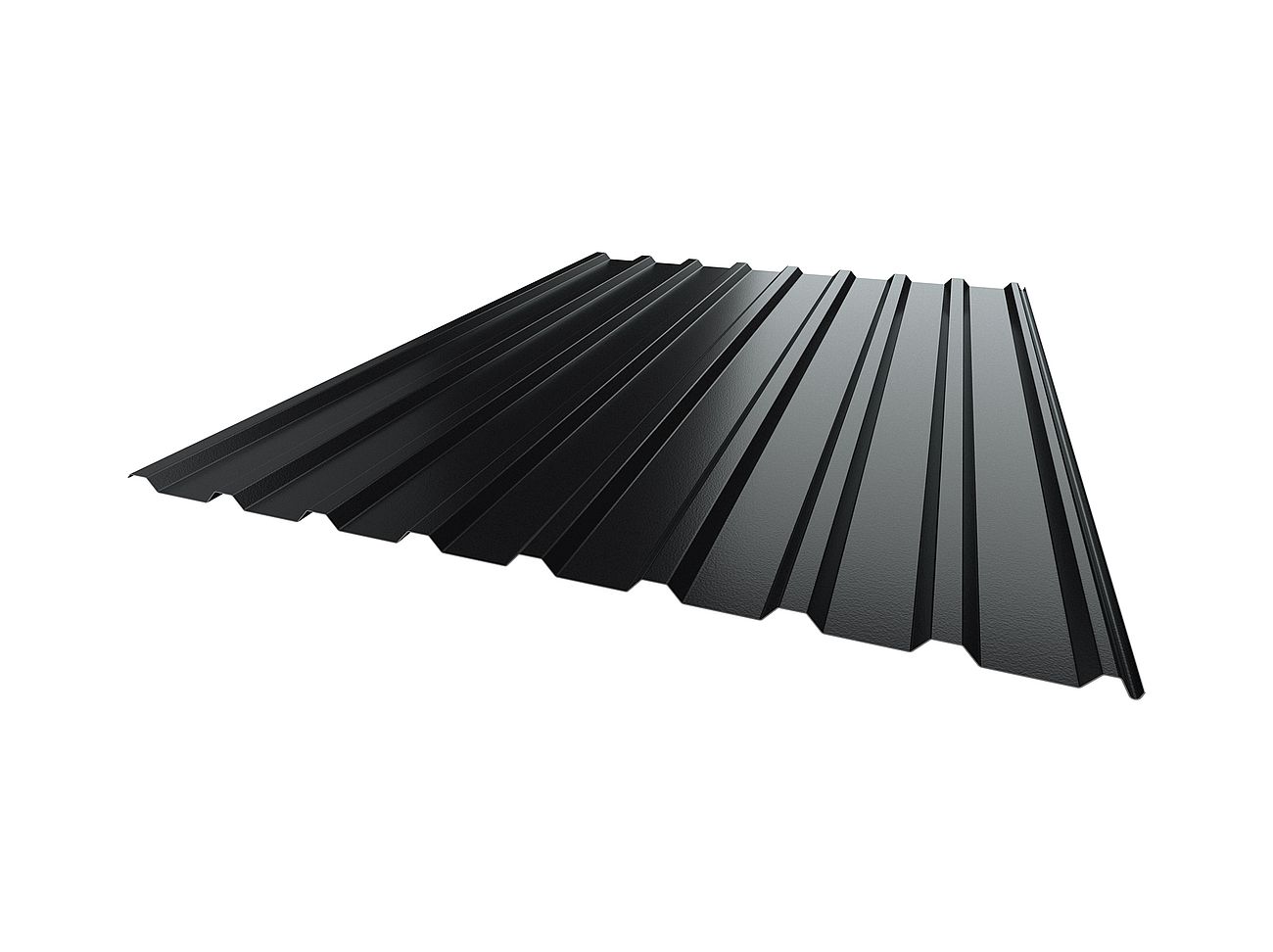

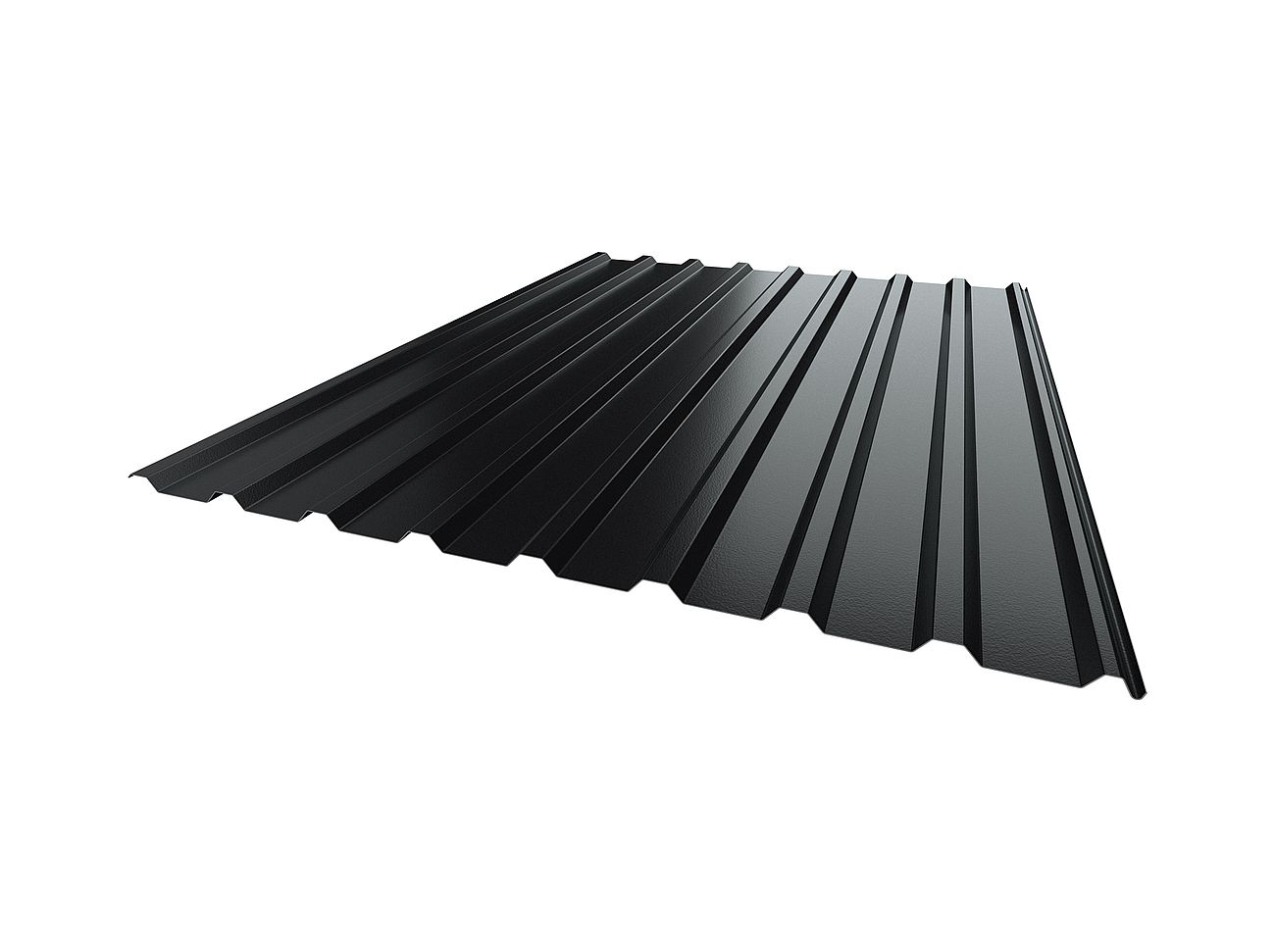

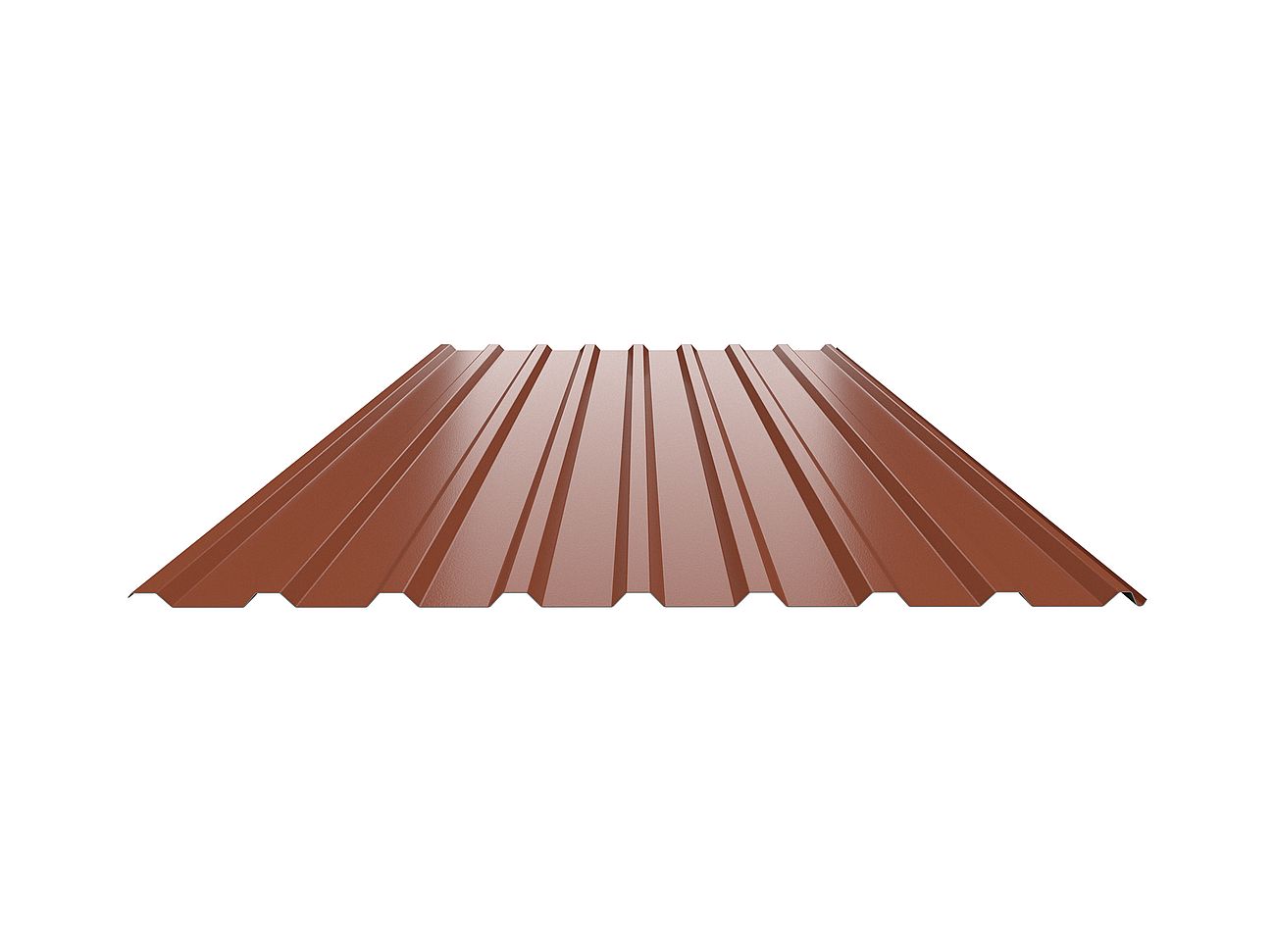

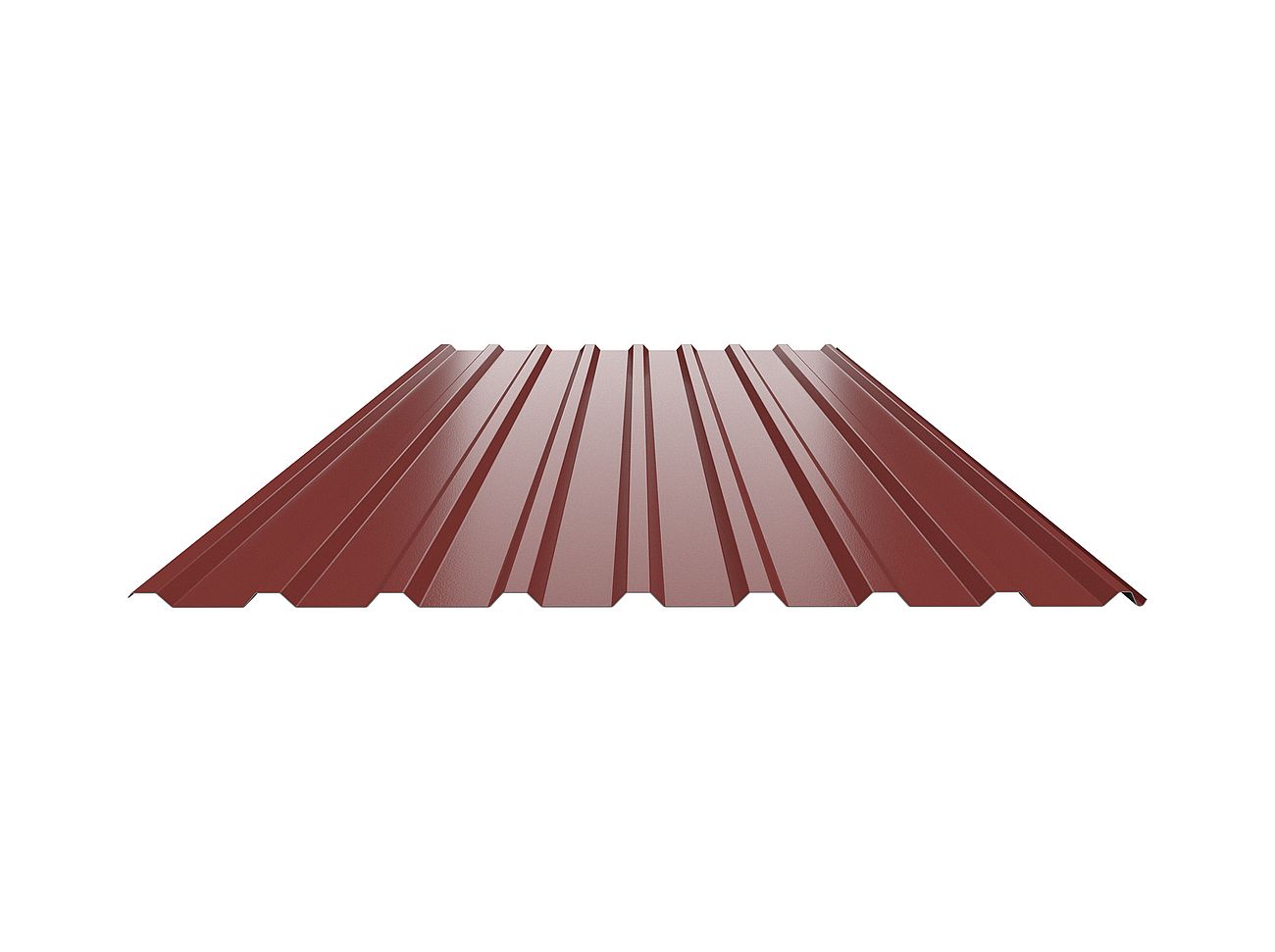

BPD 18

Brukes ofte på store takflater på industri- og landbruksbygg, men er også godt egnet som veggkledning. Borga BPD 18 har en klassisk formgivning og svært stor dekningsbredde. Dette gjør den til et økonomisk alternativ til tradisjonelle profiler på 20 mm. Den asymmetriske profilen med smale profiltopper oppe og brede bunner gir taket et tidløst preg. Profilen har et spesielt spor langs den ene kanten som forhindrer at regnvann trenger inn viasideoverlappingen.

Stålkjernen er passivert og grunnet med en primer og fås med et toppbelegg av polyester av typen P30, P50 eller MAT.

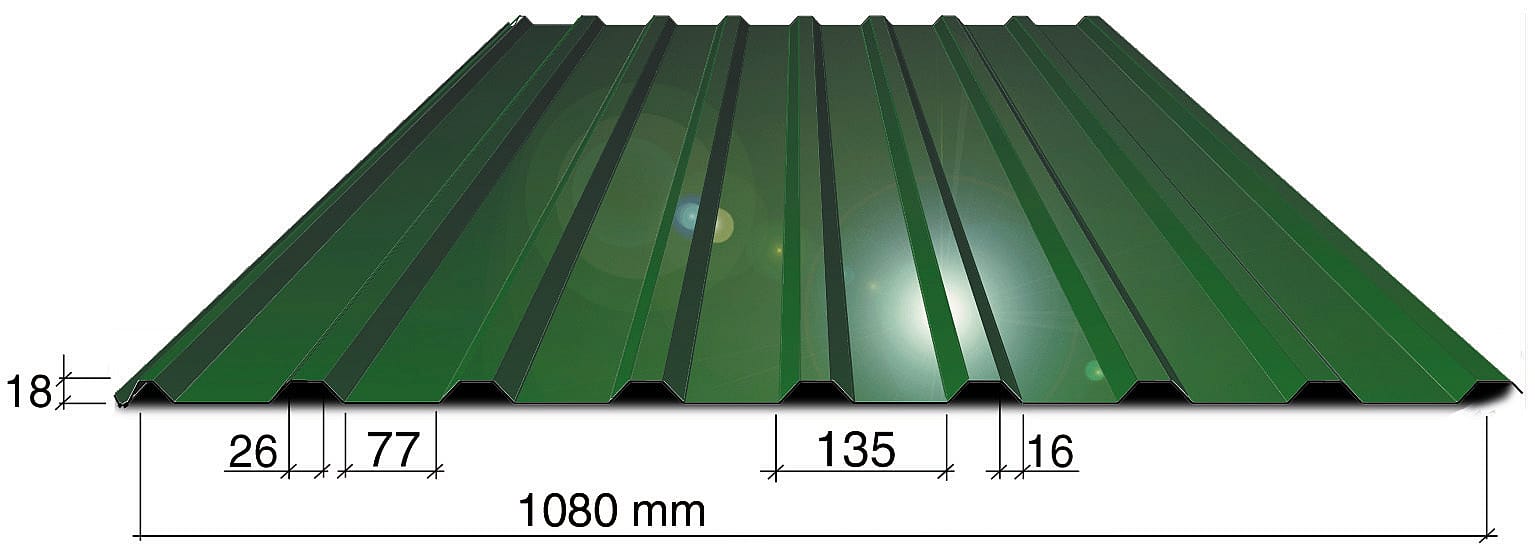

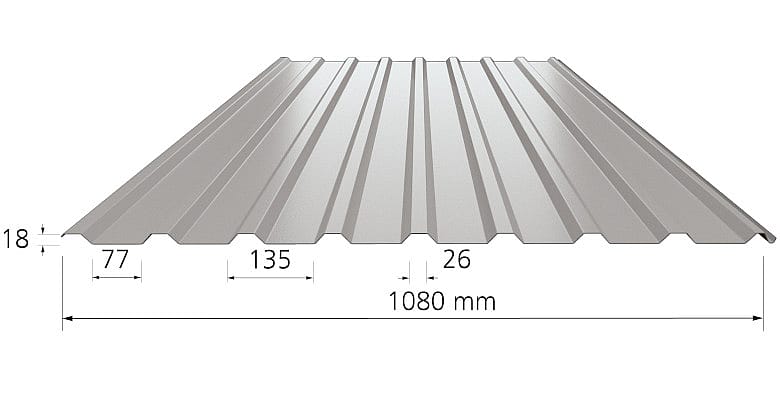

Profildata

Fås i tykkelsene 0,5 mm / 0,6 mm

Nominell tykkelse tnom mm 0,5 0,6
Tykkelse ved beregning tber mm 0,441 0,538
Masse m kg/m2 4,3 5,1
Strekkgrense fty N/mm2 250 250
Høyde mm 18 18
Dekningsbredde mm 1080 1080
Min. lengde mm 500 500
Maks. lengde mm 9000 10000



Oppleggsreaksjon ved endeopplegg Rd kN/m 3,45 5,06
Oppleggsreaksjon ved 50 mm oppleggsbredde Rd kN/m 11,80 16,98
Oppleggsreaksjon ved 100 mm oppleggsbredde Rd kN/m 15,50 22,12
Skjærknekkingskapasitet, flens Vf kN/m 15,9 28,8
Skjærknekkingskapasitet, liv Vw kN/m 63,7 77,7
Skjærknekkingskapasitet, globalt L2Vgd kN/m 19,7 26,6
Moment, positiv trykkpåvirkning Md kNm/m 0,478 0,630
Treghetsmoment, positiv trykkpåvirkning Idef mm4/mm 23,4 30,4
Moment, negativ trykkpåvirkning Md kNm/m 0,434 0,578
Treghetsmoment, negativ trykkpåvirkning Idef mm4/mm 16,1 21,0



Gåbarhet (c:c) beregnet ved en personvekt på 100 kg (m) 0,5 0,6
2 fagverk, takhelling <14°, innfestet 0,44 0,54
>2 fagverk, takhelling <14°, innfestet 0,53 0,64
2 fagverk, takhelling <14°, ikke innfestet 0,36 0,44

Profildataene er beregnet i henhold til Eurocode.

Fargevariasjoner
Standard Colors

Hvit 9106

Light Grey 7035

Silver 9006

Mørk grå 0087

Black 9005

Beige 1015

Gul 0453

Grønn 0510

Glowing Blue 5010

Murstein rød 8004

Cherry Red 3009

Brown 8017

Borga fargekart
  • Fargekart, standard

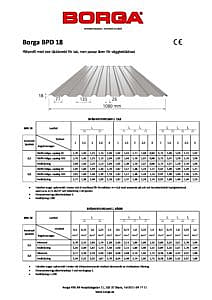

  • Spennviddetabell BPD 18
  • installasjonsveiledningen BPD 18
