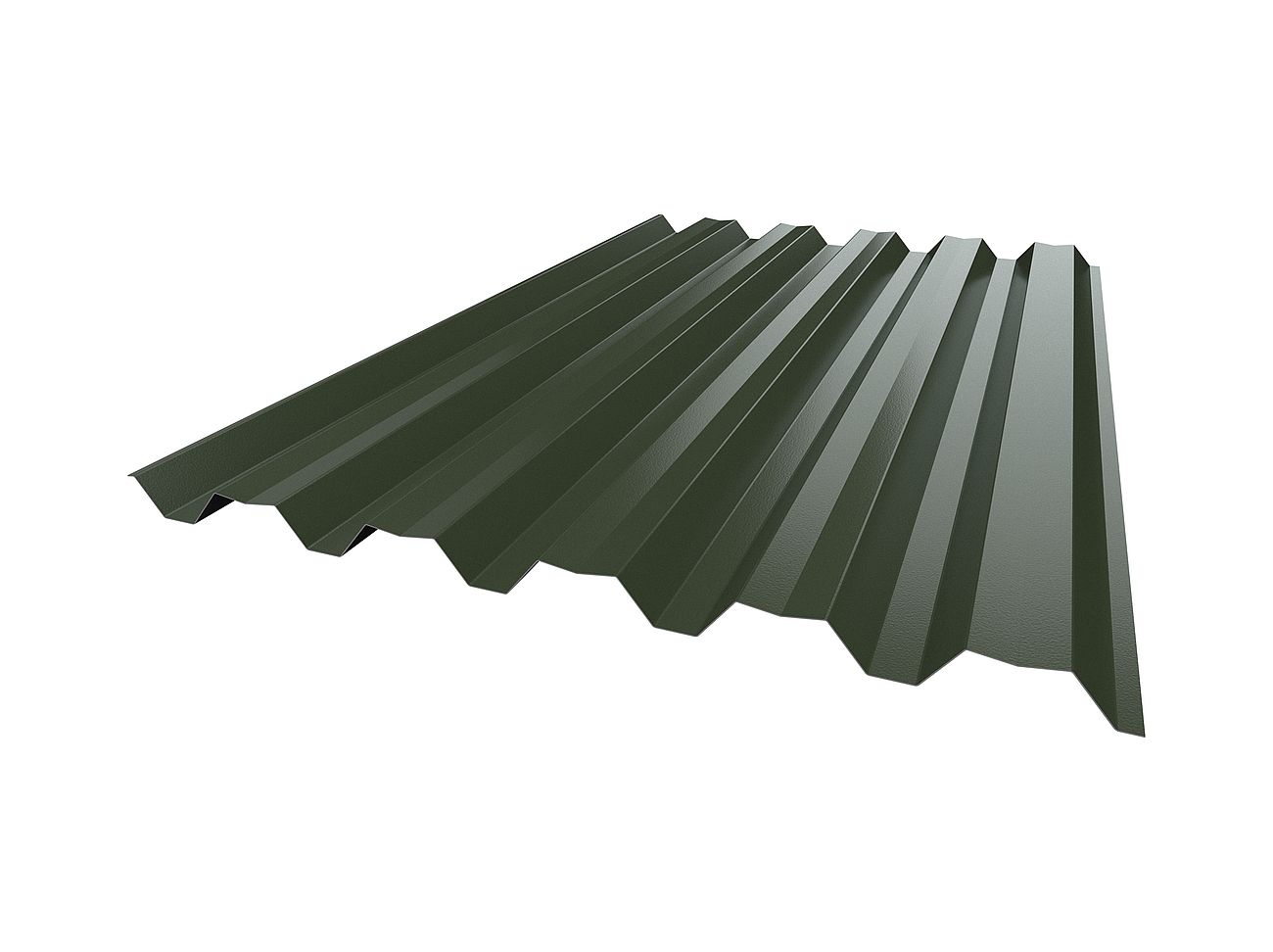

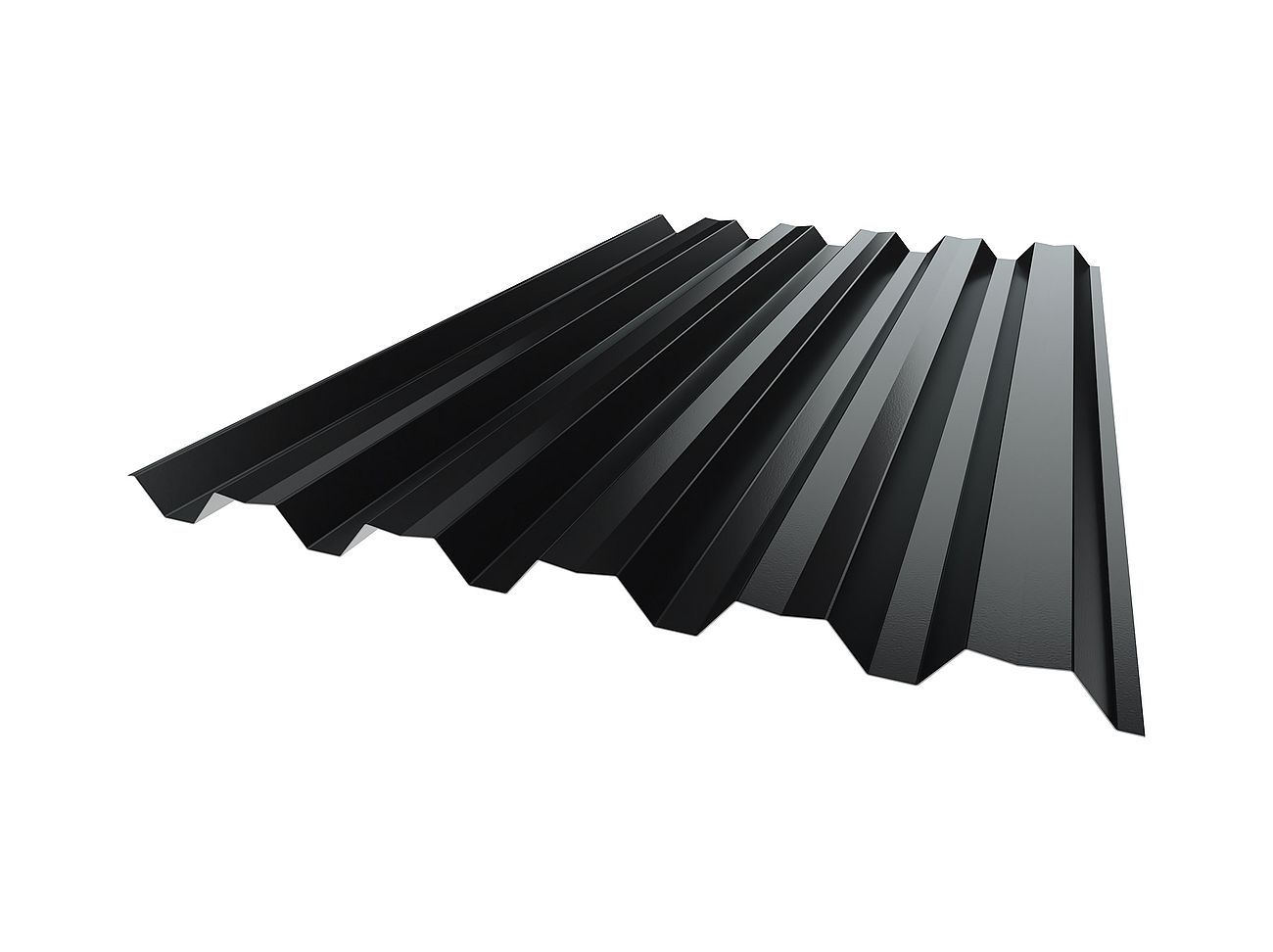

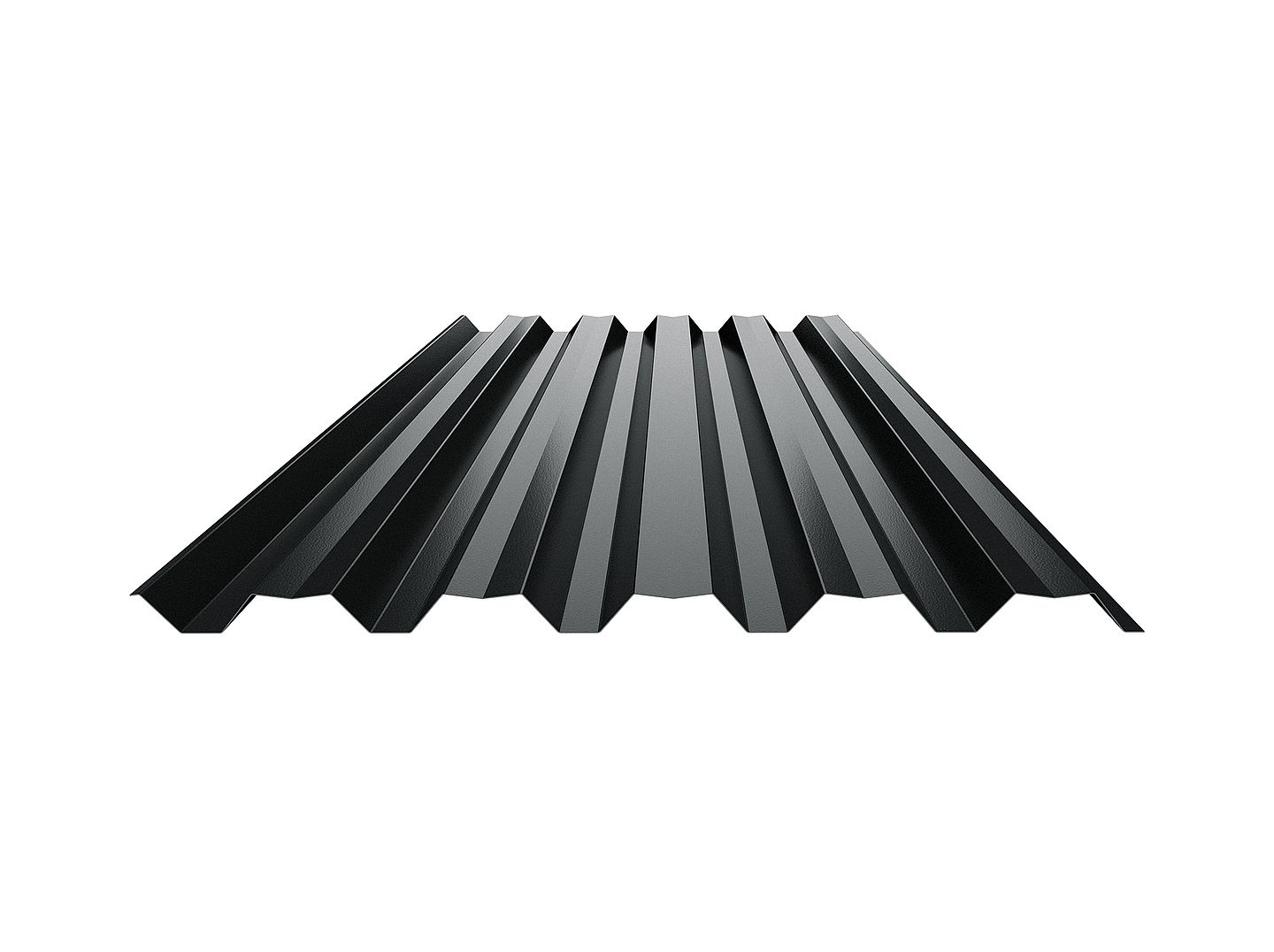

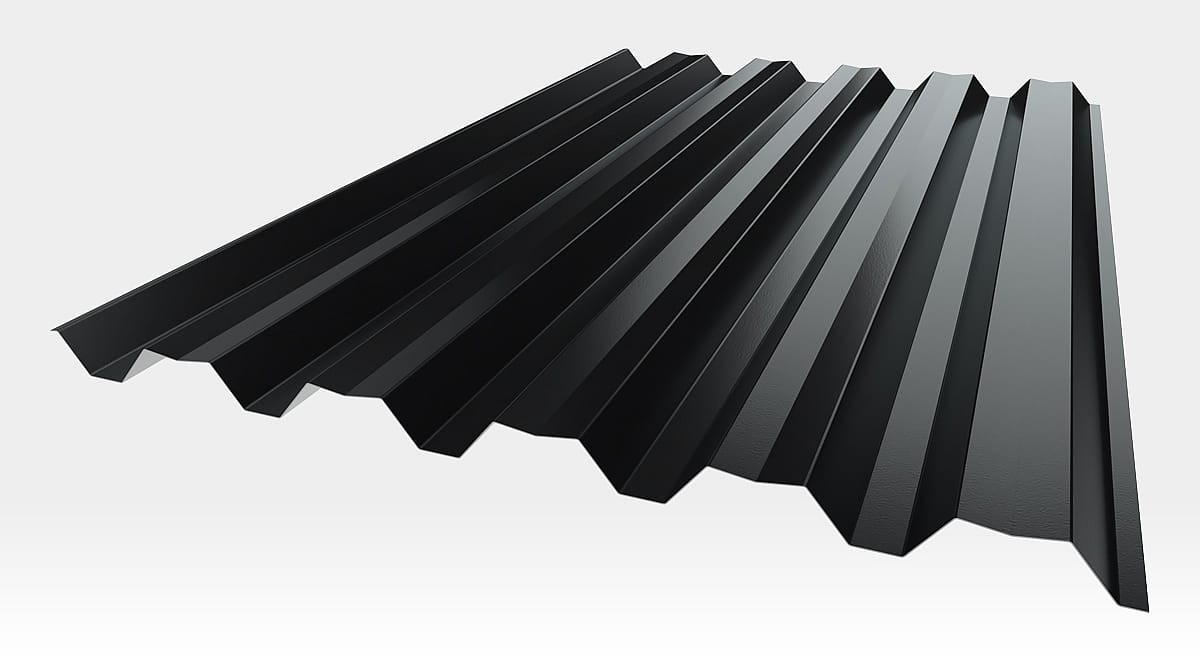

VVP 45

For større bygninger hvor det trengs en kraftig plateprofil. Borga VVP 45 brukes vanligvis som veggkledning på større industri- og næringsbygg. Den innovative profilen gir fasaden en levende og tidløs design. Platens profilhøyde gir en sterk plate, og dermed er den et økonomiskgunstig alternativ for konstruksjoner med lengre avstand mellom støttelektene.

Stålkjernen er passivert og grunnet med en primer og fås med et toppbelegg av polyester av typen P30, P50 eller MAT.

Fås i tykkelsene 0,5 mm og 0,6 mm

Borga-VVP45-web2



Fargevariasjoner

Hvit 9106

Light Grey 7035

Silver 9006

Mørk grå 0087

Black 9005

Beige 1015

Gul 0453

Grønn 0510

Glowing Blue 5010

Murstein rød 8004

Cherry Red 3009

Brown 8017

Profildata

PROFILDATA VVP 45

Nominell tykkelse tnom mm 0,5 0,6
Tykkelse ved beregning tber mm 0,441 0,538
Masse m kg/m2 4,9 5,8
Strekkgrense fty N/mm2 250 250

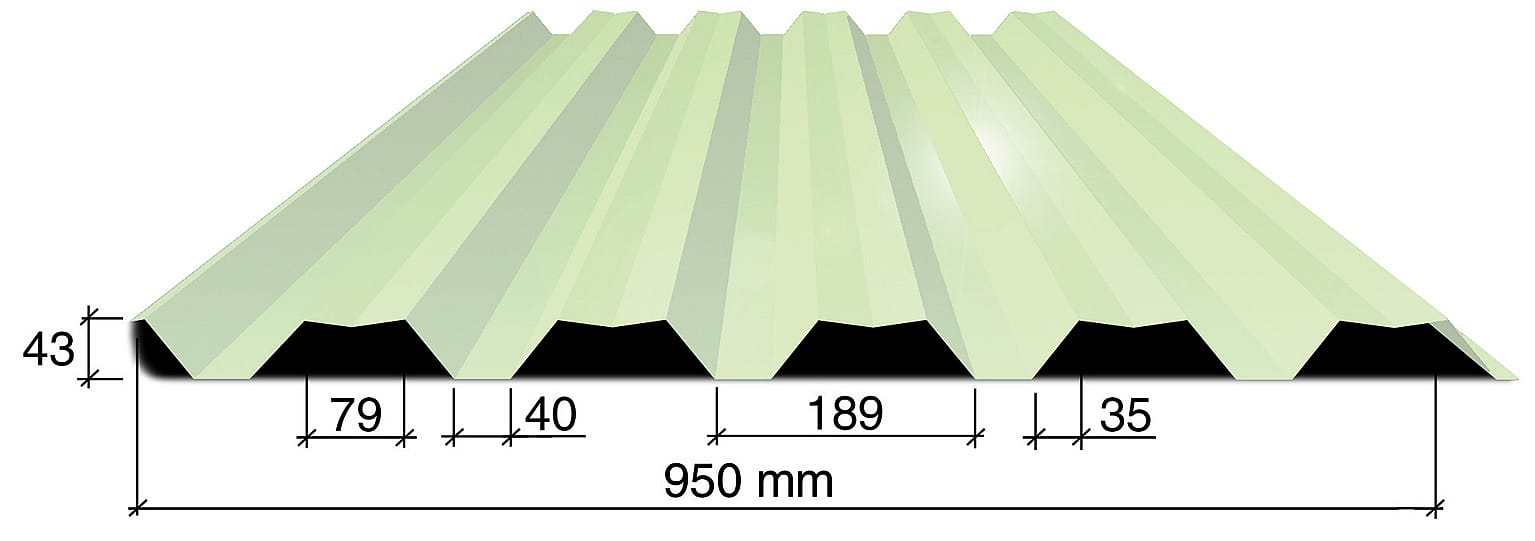

Høyde mm 43 43
Dekningsbredde mm 950 950
Min. lengde mm 500 500
Maks. lengde mm 12000 12000
Oppleggsreaksjon ved endeopplegg Rd kN/m 2,48 3,63
Oppleggsreaksjon ved 50 mm oppleggsbredde Rd kN/m 8,47 12,20
Oppleggsreaksjon ved 100 mm oppleggsbredde Rd kN/m 11,11 15,89
Skjærknekkingskapasitet, flens Vf kN/m 15 27,2
Skjærknekkingskapasitet, liv Vw kN/m 32,9 59,8
Skjærknekkingskapasitet, globalt L2Vgd kN/m 63,7 77,7
Moment, positiv trykkpåvirkning Md kNm/m 1,043 1,442
Treghetsmoment, positiv trykkpåvirkning Idef mm4/mm 101,1 133,1
Moment, negativ trykkpåvirkning Md kNm/m 1,13 1,592
Treghetsmoment, negativ trykkpåvirkning Idef mm4/mm 126,7 169,8
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg, 2 fagverk, takhelling <14°, innfestet m 1,10 1,48
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg, >2 fagverk, takhelling <14°, innfestet m 1,30 1,75
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg, 2 fagverk, takhelling <14°, ikke innfestet m 0,89 1,20

Profildataene er beregnet i henhold til Eurocode.
