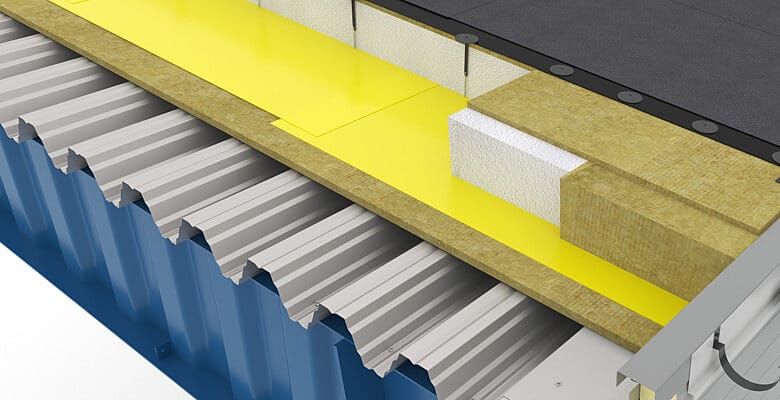

  • BORGA | TR 136 roff insulation

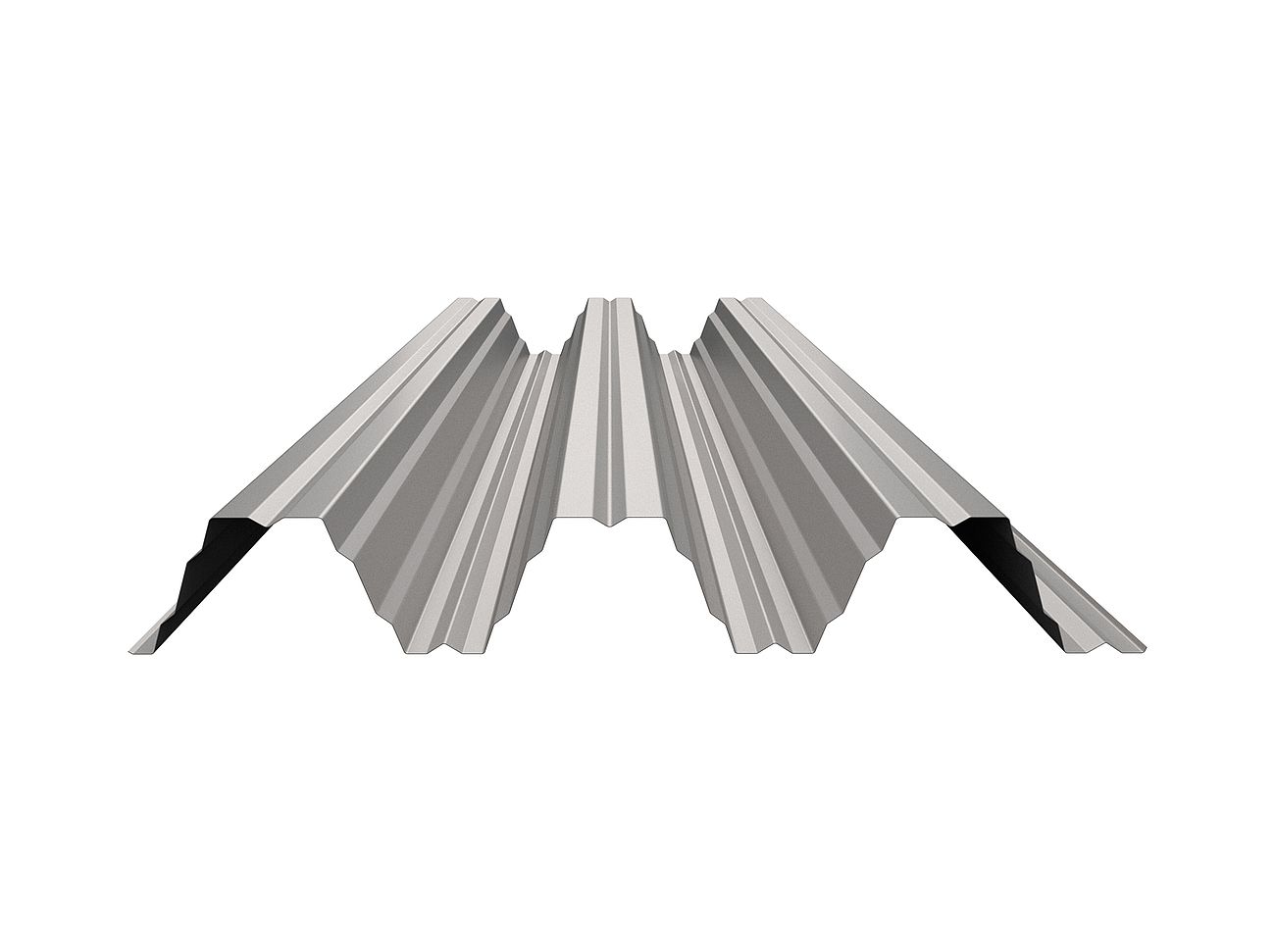

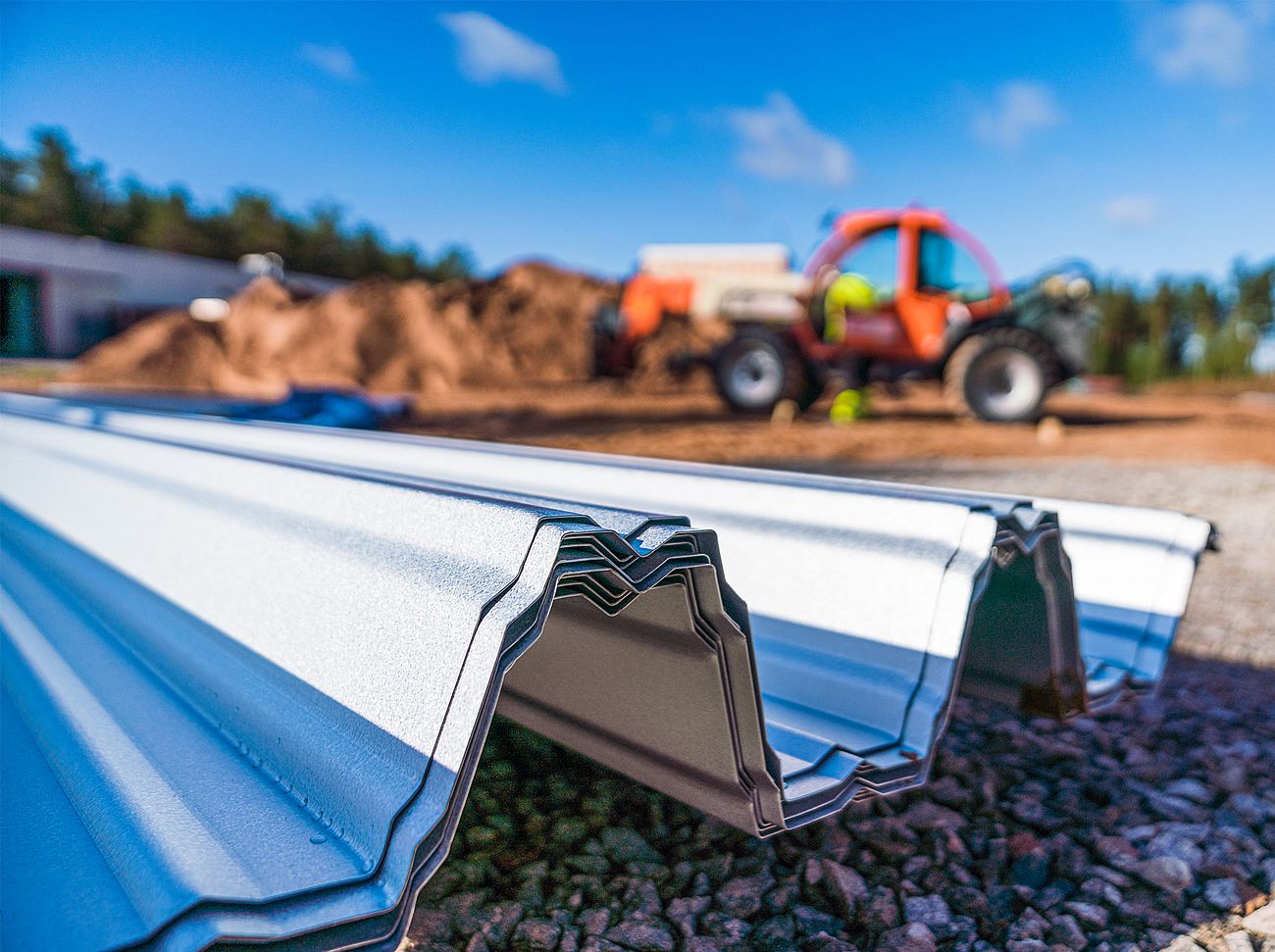

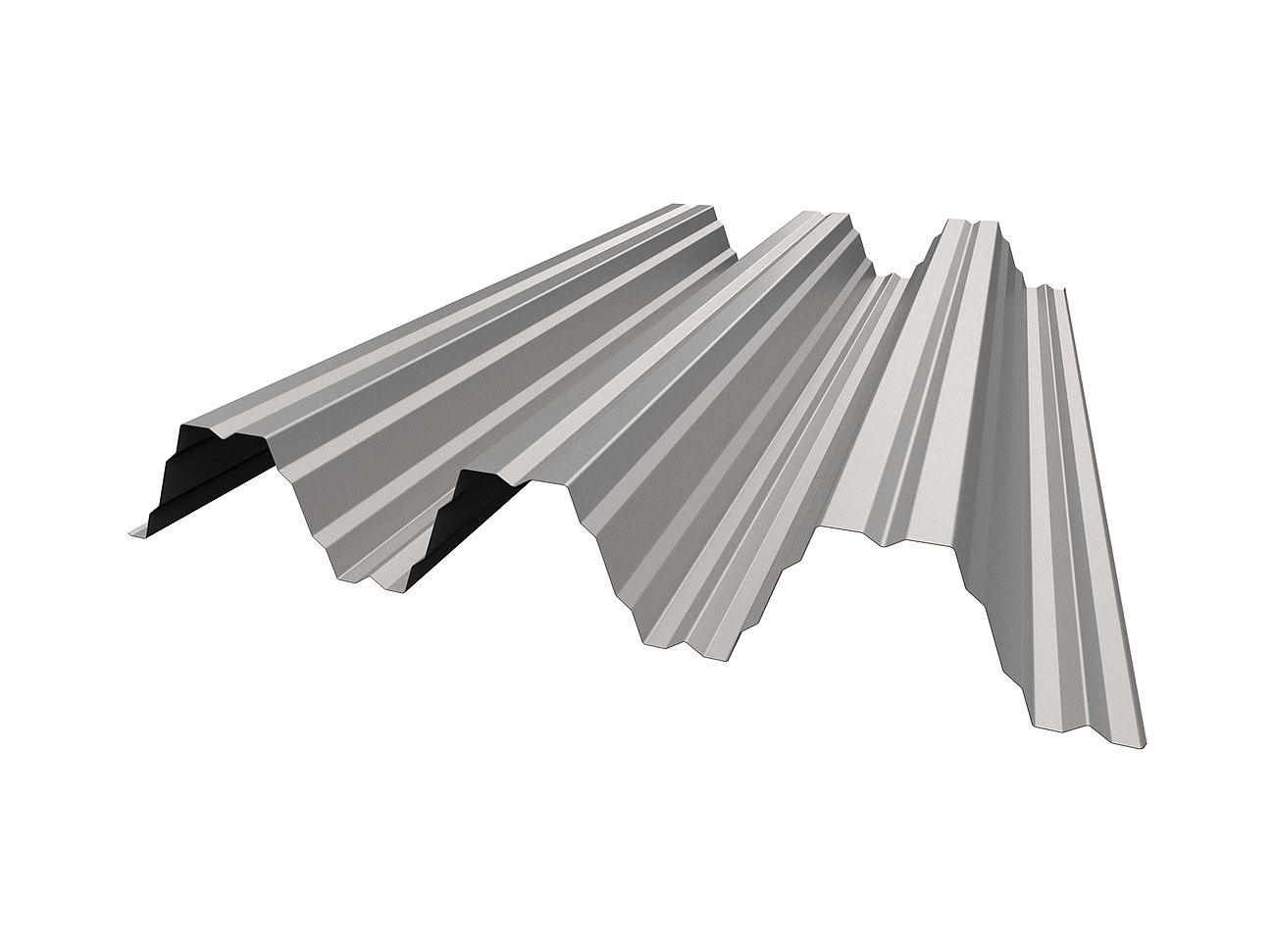

TR 136 høyprofilplate

Bærende høyprofilplate for takkonstruksjoner

Borgas ekstremt sterke høyprofilplate TR 136 er for tak med overliggende isolering eller skjermtak med lange spennvidder. TR 136 kan med fordel utgjøre en bærende del av takkonstruksjonen og monteres direkte på rammekonstruksjonen. TR 136 kan med fordel også benyttes som etasjeskille.

Høyprofilplater er i dag et standardinnslag i isolerte takkonstruksjoner og kan brukes til de fleste typer tak med eller uten skivevirkning. Borgas takprofil TR 136 er fremstilt i henhold til Eurocode og er optimalisert for kravene i det nordiske markedet.

Borgas nye høyprofilplate TR136 har en svært høy bæreevne i kombinasjon med god dekkbredde. Profilens unike utforming bidrar til en svært god utnyttelse av råmaterialet. Platens gode egenskaper gjør at en tynnere plate kan velges uten at styrken reduseres, hvilket har en positiv effekt på byggets totale kostnad.CE EN 1090-1

Borgas konstruksjonsavdeling dimensjonerer både små og store prosjekter. Platen er CE-merket og produseres i Borgas EN 1090-1-sertifiserte produksjonsanlegg i Skara, Sverige.
Komplett dokumentasjon er tilgjengelig.

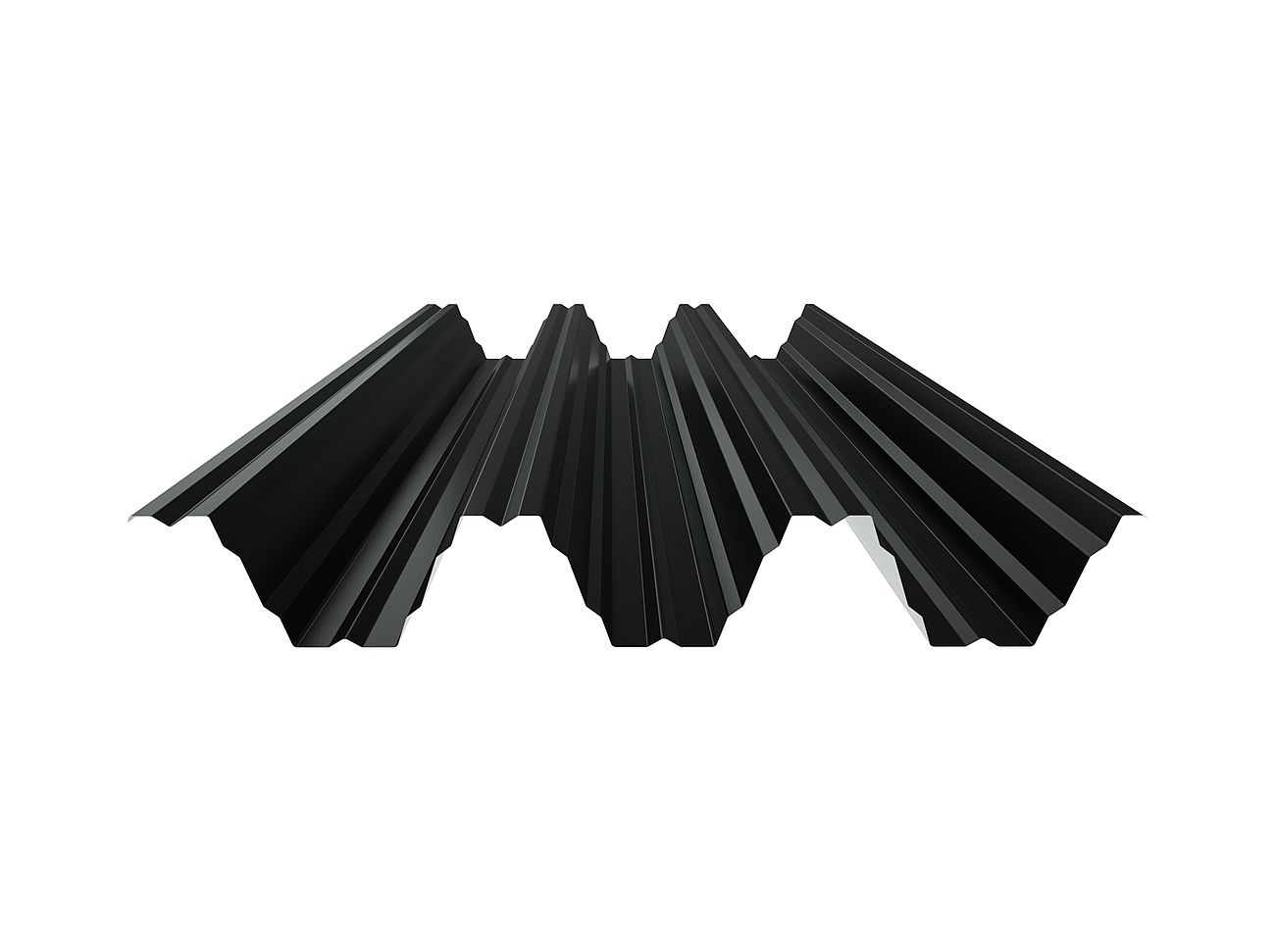

Varmgalvanisert Svart eksteriørlakk Hvit blank interiørlakk

Materiale: Høykvalitativt konstruksjonsstål S350GD
Tykkelser: 0,7 – 1,25 mm
Vekt: 8,86 – 15,13 kg/m2
Dekkbredde: 930 mm
Yttersjikt: Finnes i varmgalvanisert utførelse, med hvit interiørlakk (P15) eller svart eksteriørlakk (P30)
Lengder: Produseres i lengder opp til 15 m
Farge: Alu Zink og Hvit blank interiørlakk
Tilvalg: Kondensbeskyttelse, livperforering

Mer teknisk informasjon finnes i produktets komponentspesifikasjon og ytelsesdeklarasjon.

Bruksområder

  • Isolerte takkonstruksjoner med overliggende isolasjon
  • Takkonstruksjoner med skivevirkning
  • Skjermtak
  • Etasjeskille
  • Bassengdekke

Vi dimensjonerer ditt tak!

Våre stålbyggkonstruktører dimensjonerer din takkonstruksjon i henhold til byggets forutsetninger, med eller uten skivevirkningsberegning. Det innebærer at vi kan gi et komplett tilbud med plater i egnet tykkelse samt alle festemidler og tilbehør som trengs til konstruksjonen. Du får alle de produktene og tegningene som trengs for å montere taket i en materialleveranse.

Komplette leveranser med materiale for hele taket

Når du bestiller materialer hos Borga får du en komplett leveranse med alt tilbehør som du behøver med en svært god leveringstid. Vi leverer alle kompletterende varer til ditt høyprofiltak: innfestningsprodukter, beslag, støtteprofiler, isolasjon, takduk, m.m.

Profildata

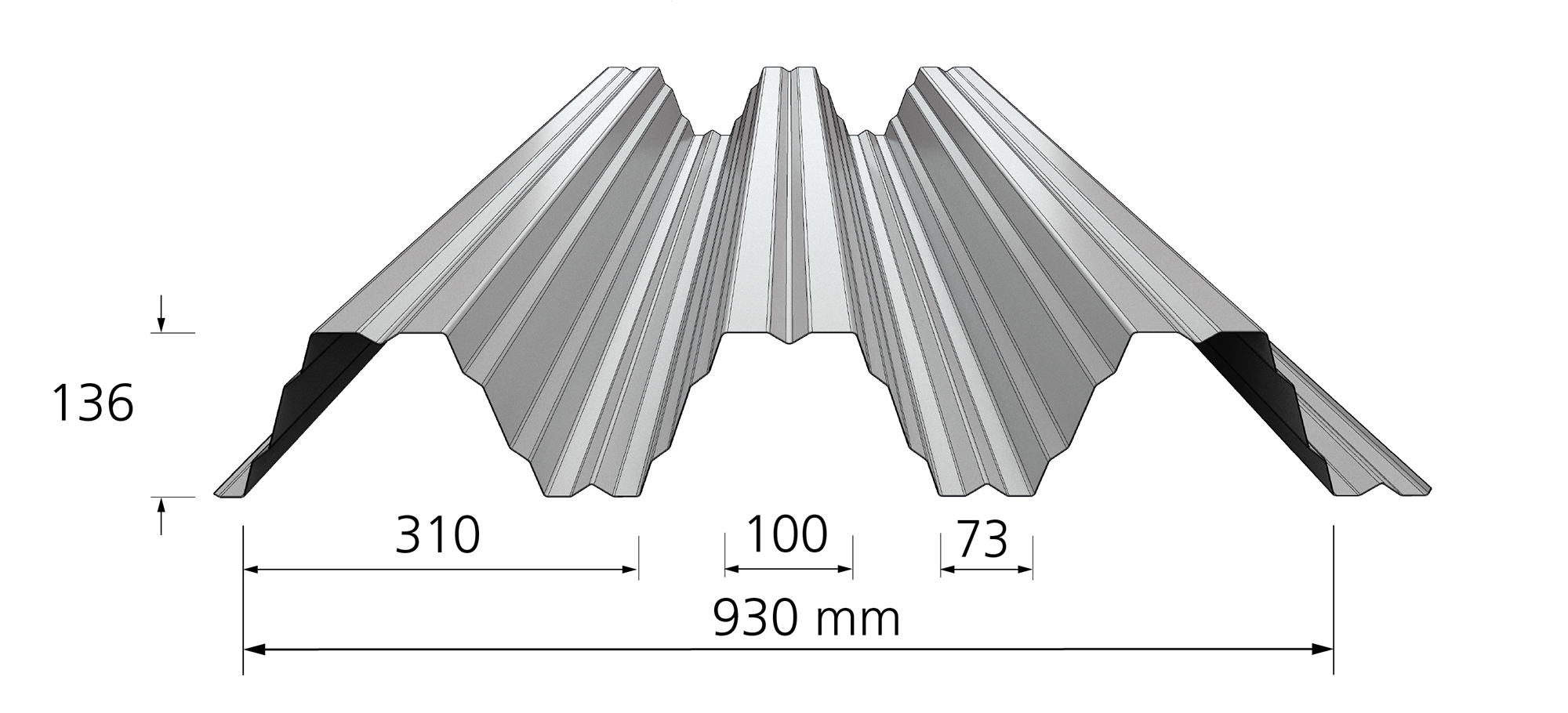

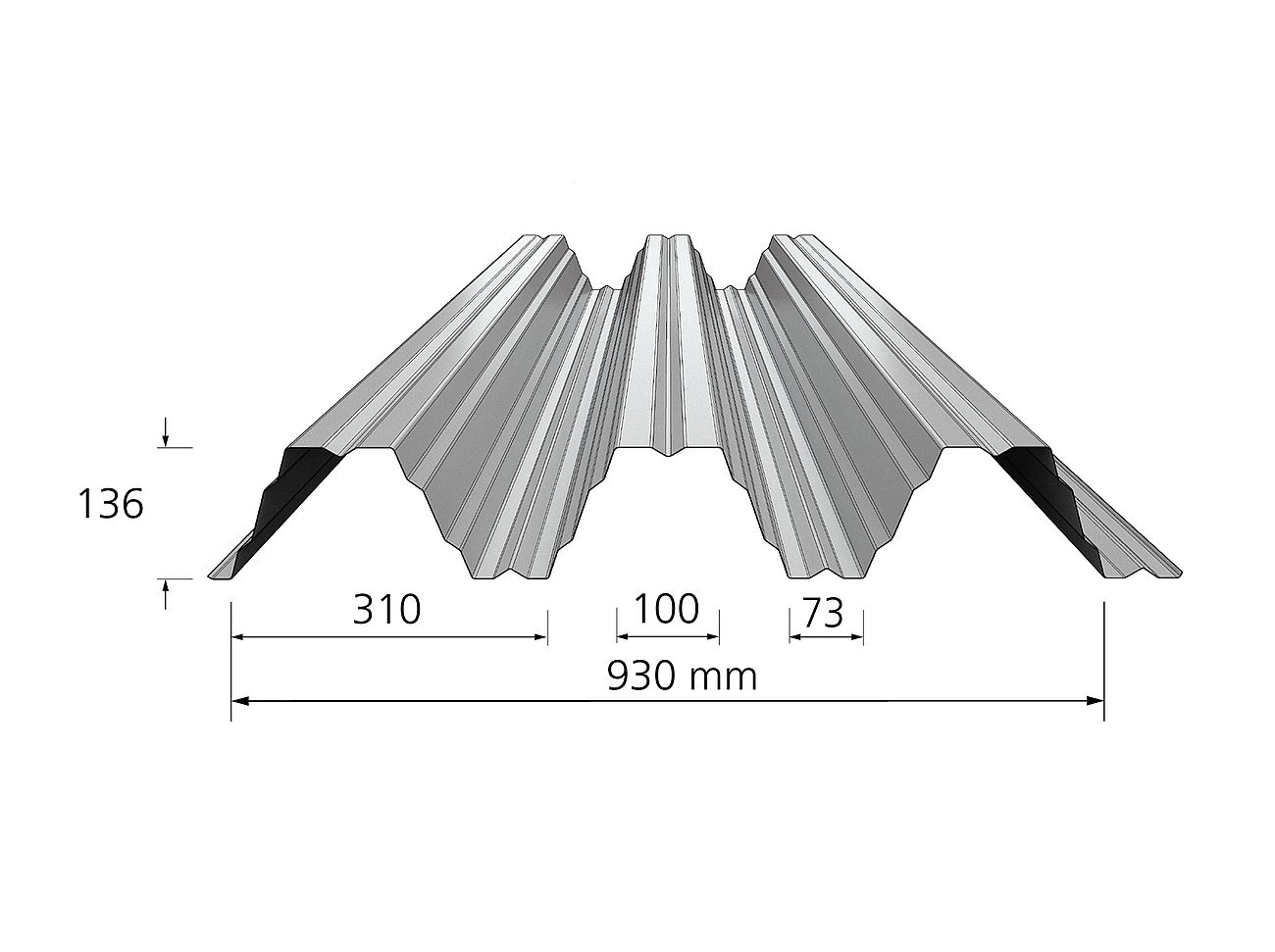

BORGA | TR 136 with meachurements

Nominell tykkelse tnom mm 0,70 0,80 0,90 1,00 1,25
Tykkelse ved beregning t mm 0,665 0,760 0,866 0,955 1,160
Strekkgrense fyb Mpa 350 350 350 350 350
Masse m kg/m2 8,86 10,07 11,41 12,54 15,13
Egenvekt inkl. overlapp g kg/m2 9,56 10,86 12,31 13,53 16,33
Treghetsmoment, positiv trykkpåverkning Ig cm4/m 268,96 307,84 350,16 386,09 468,66
Bruttoareal av tverrsnittet Ag cm2/m 10,61 12,14 13,82 15,24 18,50
Innersøtte Oppleggsreaksjon Is = 100 mm Rw, Rd kN/m 22,47 29,29 37,75 45,53 65,70
Smal flens, Moment Mc, Rd kNm/m 10,99 13,02 15,28 17,20 21,68
Treghetsmoment, positiv trykkpåvirkning Ieff mm4/mm 2408 2816 3270 3653 4543
Bred flens, Moment Mc, Rd kNm/m 9,48 11,55 14,13 16,35 21,33
Treghetsmoment, positiv trykkpåvirkning Ieff mm4/mm 2070 2473 2948 3352 4191

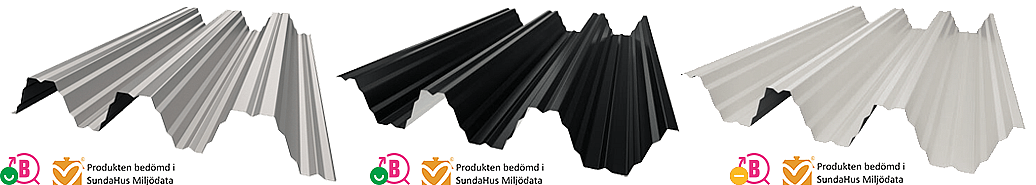

Fargevariasjoner
Standard Colors

Galv

Hvit blank interiørmaling

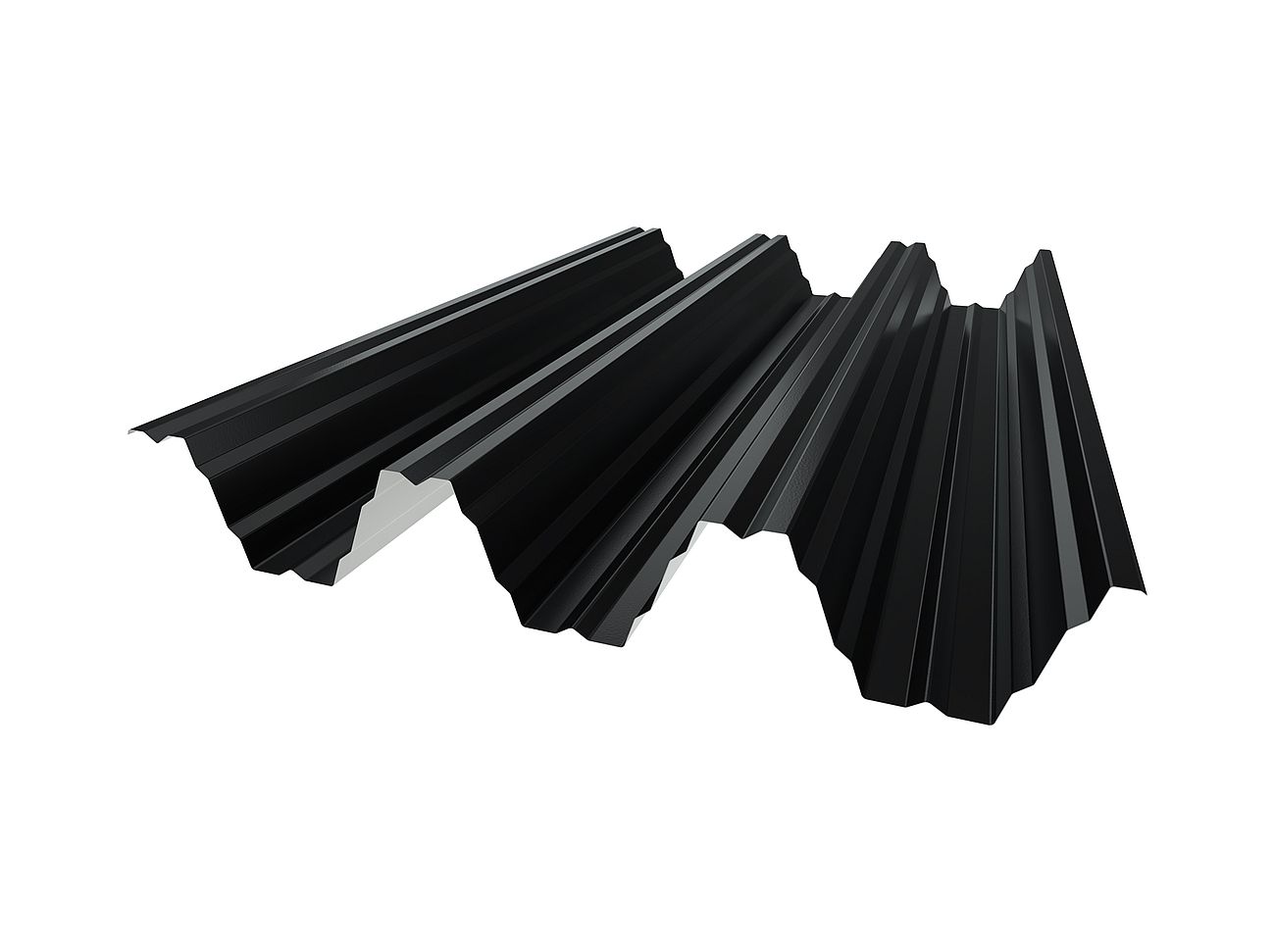

Svart 9005

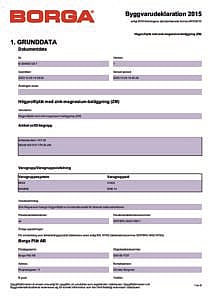

Relaterte dokumenter

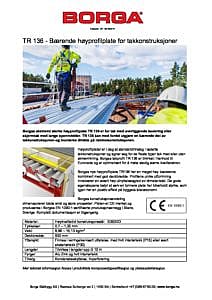

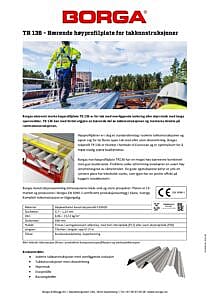

  • Faktaark høyprofilplate TR 136

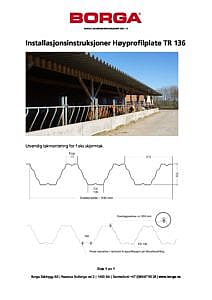

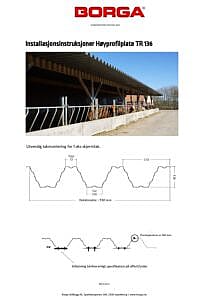

  • InstallasjonsinstruksjonerTR 136

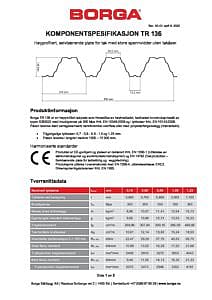

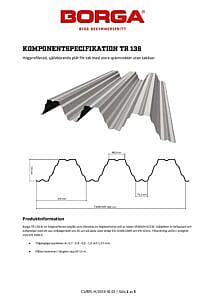

  • Komponentspesifikasjon TR 136

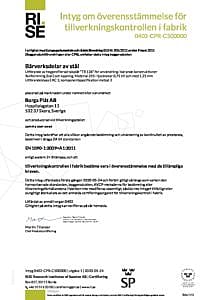

  • Sertifikat TR 136 EN 1090-1
  • Vi produserer våre egne høyprofilplater

  • Baldakin hvor høyprofilplaten TR136 er valgt.

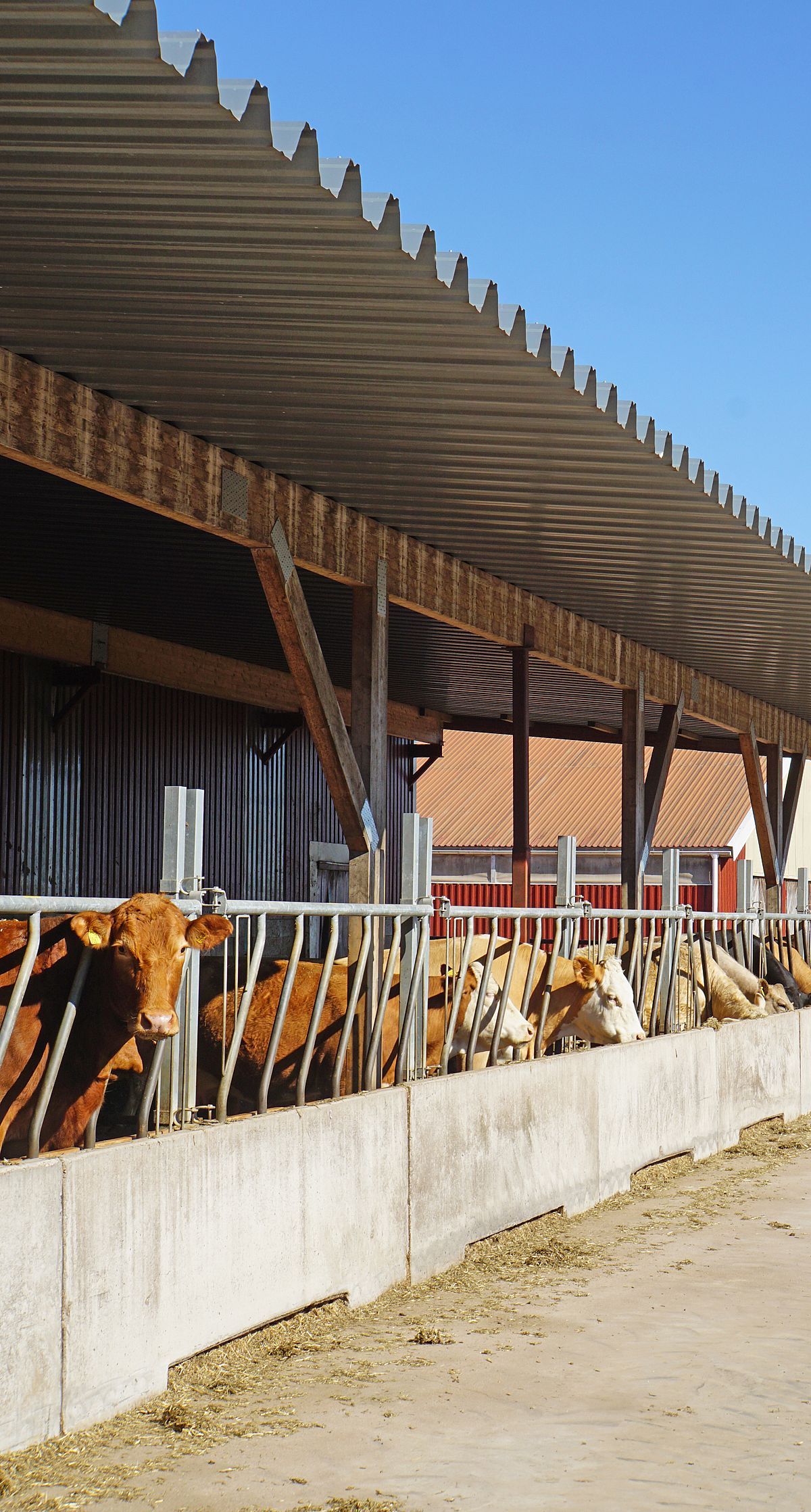

    Arne Jönsson på Blomberg Säteri - Nöjd kund | BORGA
