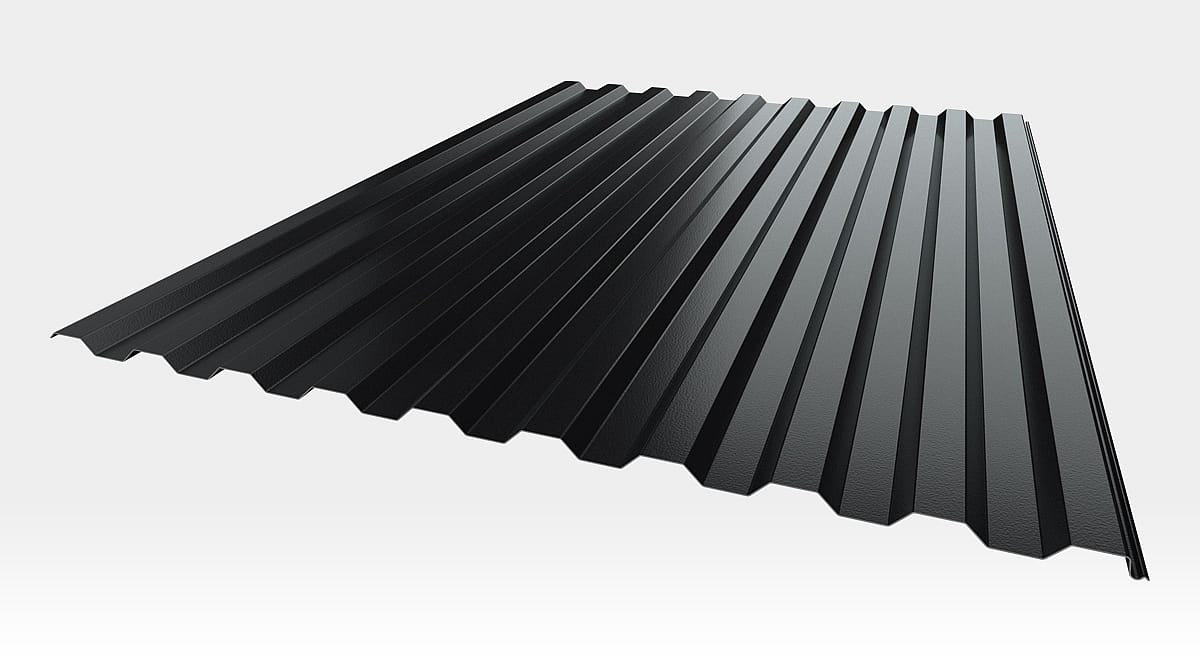

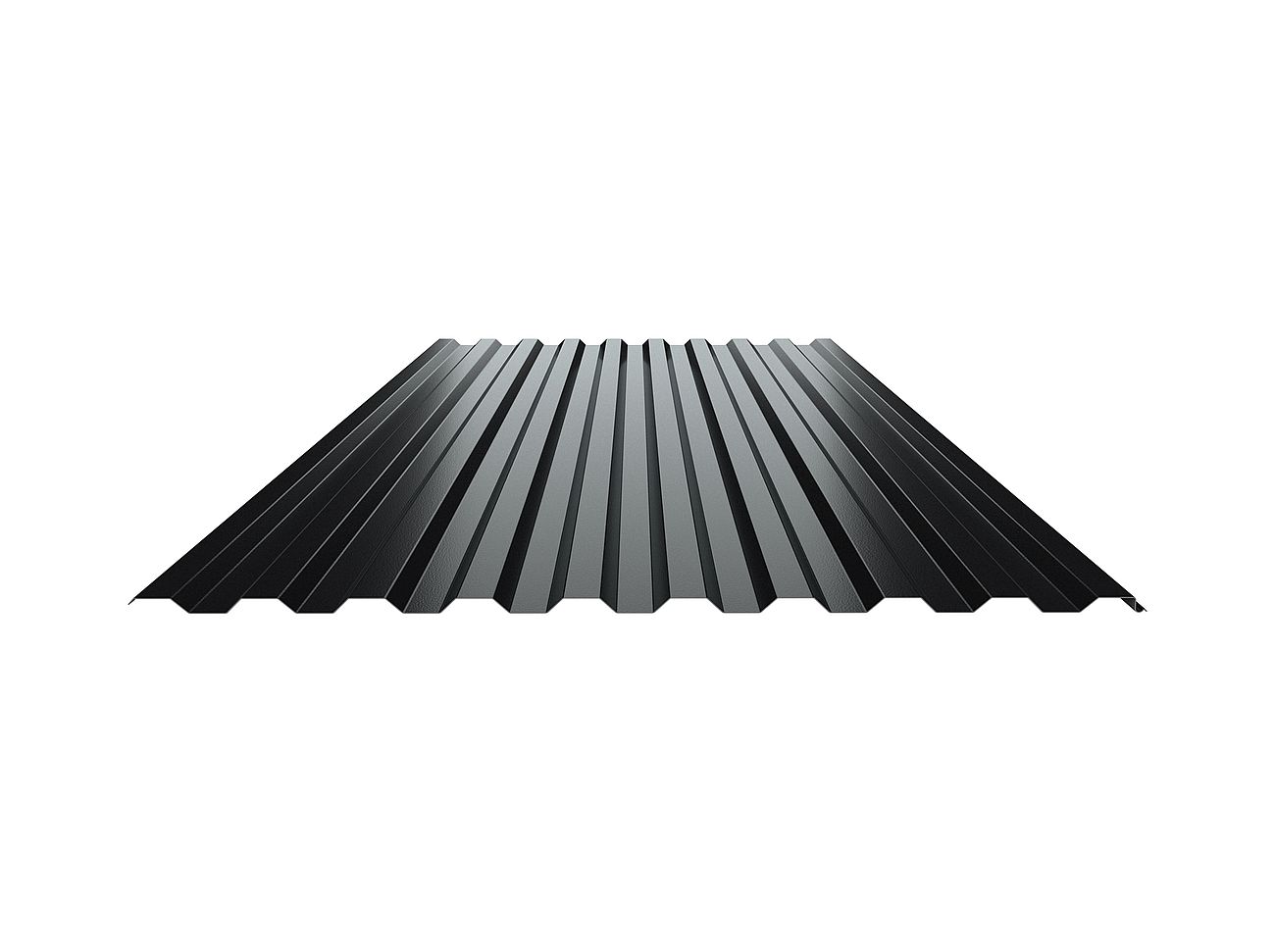

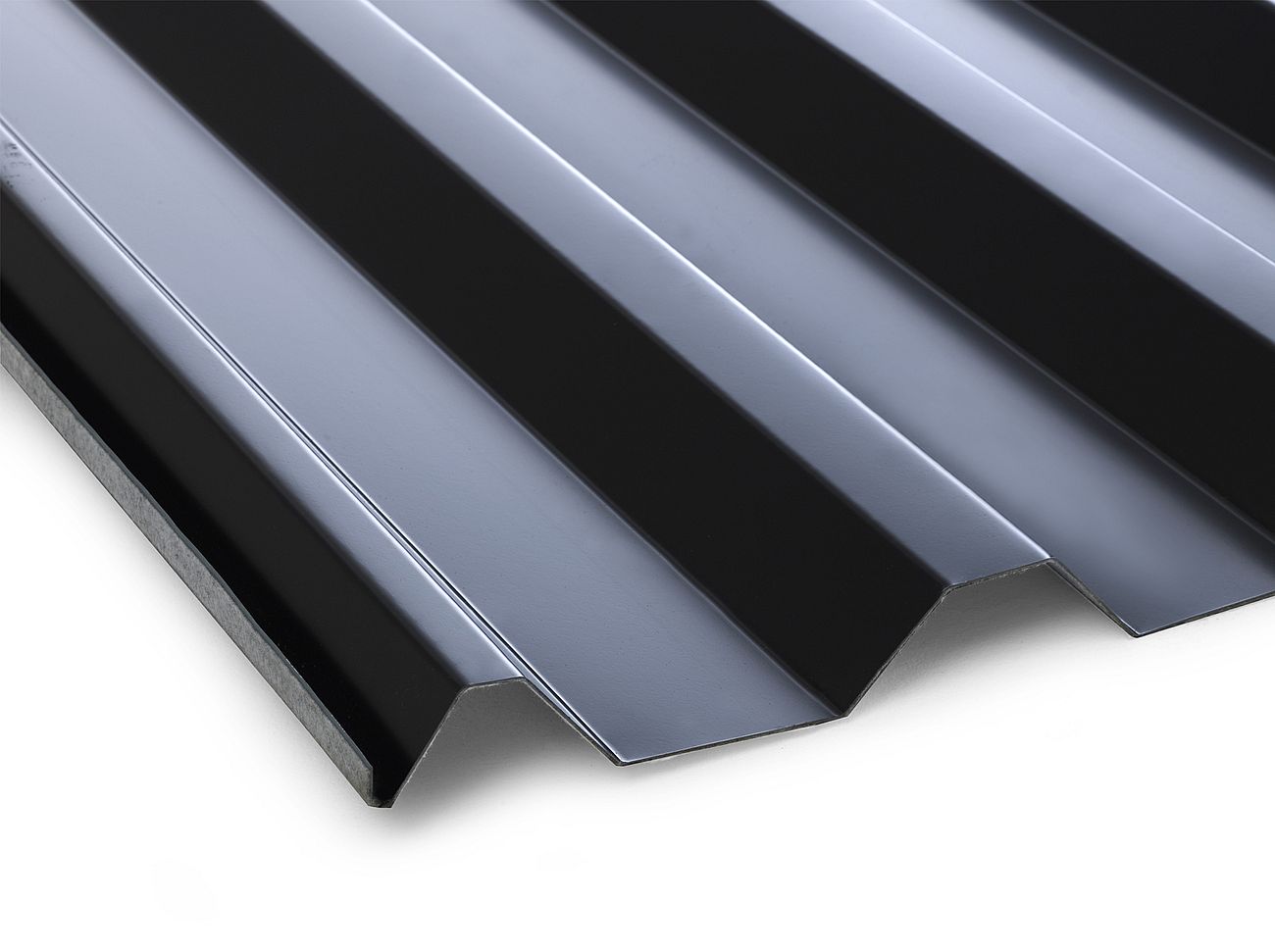

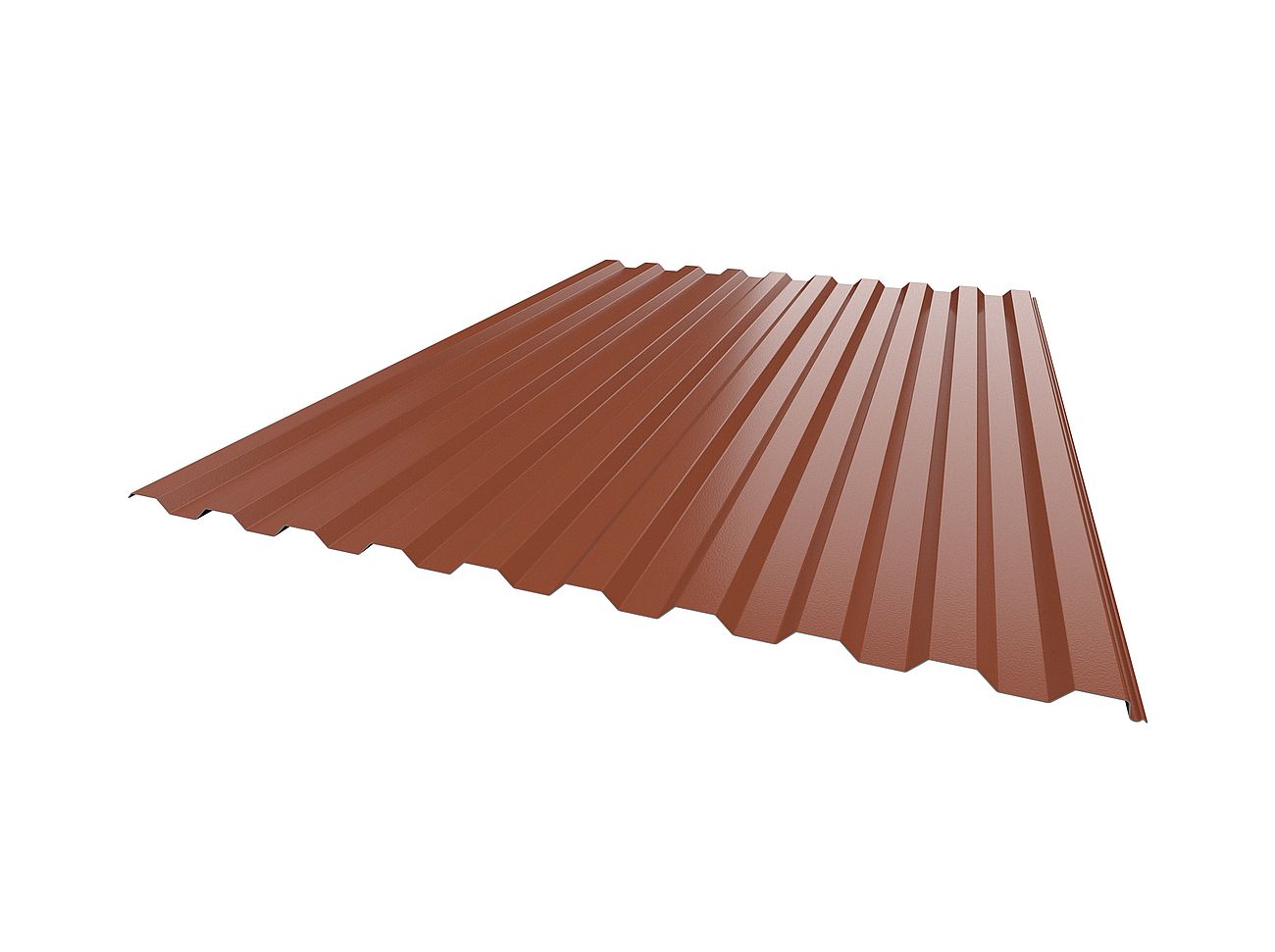

En av våra mest populære profiler som brukes både til tak- og veggkledning. Borga Ekonomi har lav høyde og stor dekningsbredde. Den symmetriske profilen gjør at den har svært mange bruksområder ettersom den ikke krever noen komplisert støttestruktur. Platen har et spesielt spor langs den ene kanten som forhindrer at regnvann trenger inn via sideoverlappingen.
For å unngå at kondensdråper dannes under taket på uisolerte bygg, anbefales det at man påfører kondensbeskyttelsesmembranen Borga DropStop på platens underside.

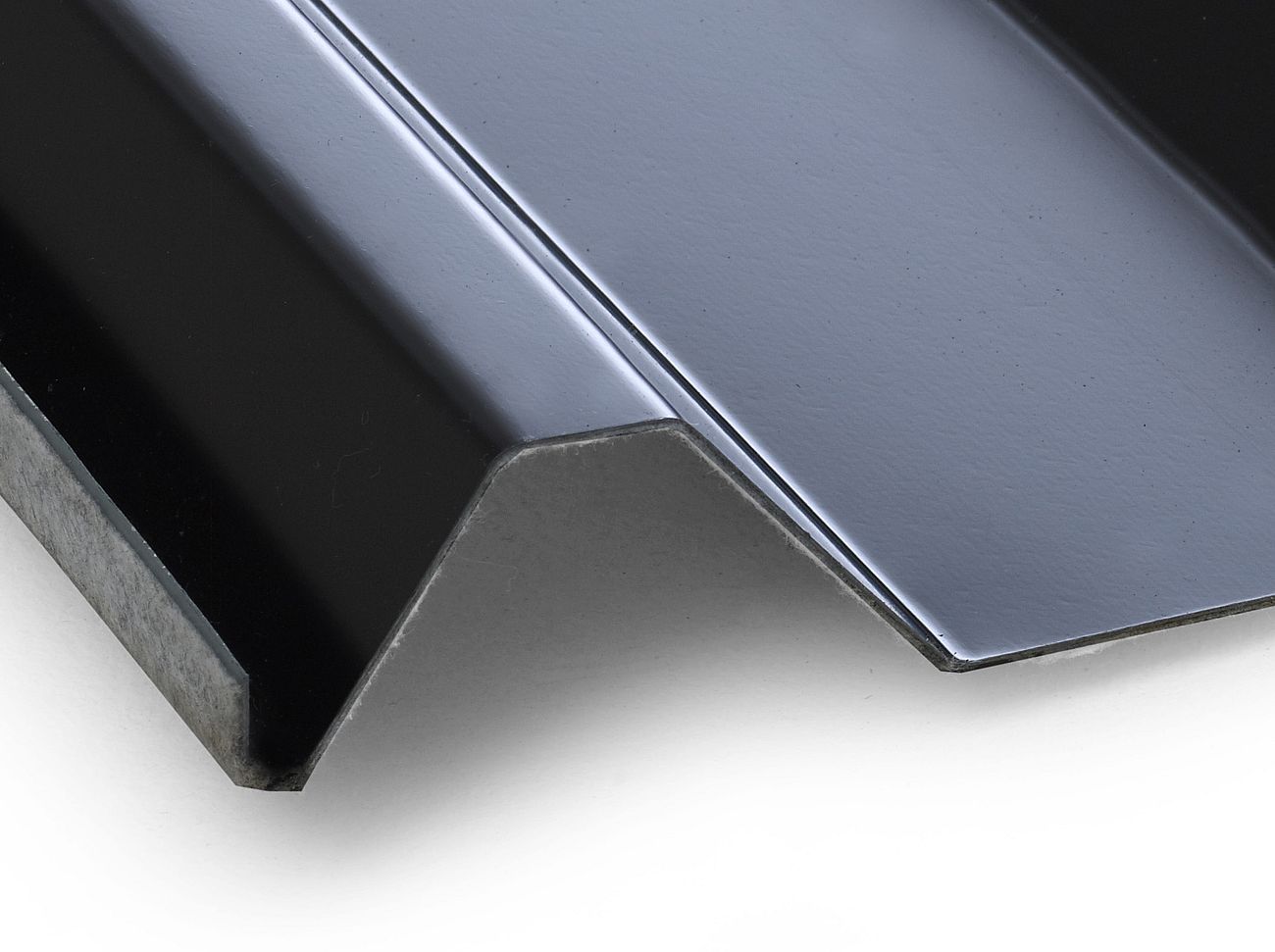

Stålkjernen er passivert og grunnet med en primer og fås med et toppbelegg av polyester av typen P30, P50 eller MAT.
Fås i tykkelsene 0,4 mm / 0,45 mm / 0,5 mm / 0,6 mm

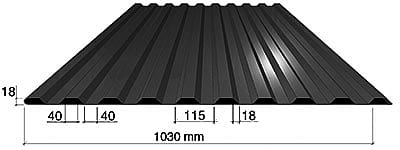

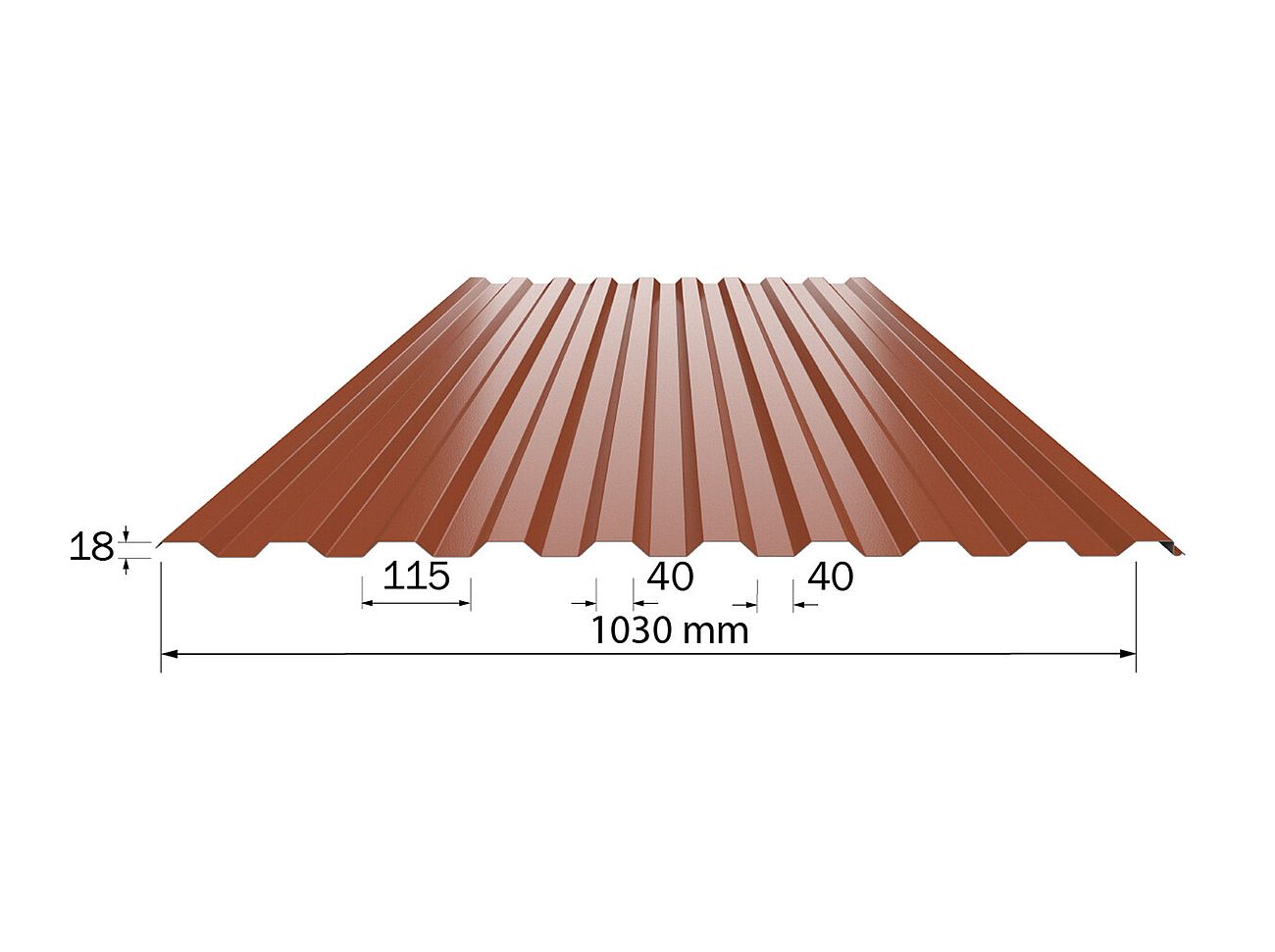

PROFILDATA EKONOMI
Nominell tykkelse | tnom | mm | 0,5 | 0,6 |
Tykkelse ved beregning | tber | mm | 0,441 | 0,538 |
Masse | m | kg/m2 | 4,5 | 5,3 |
Strekkgrense | fty | N/mm2 | 250 | 250 |
Høyde | mm | 18 | 18 | |
Dekningsbredde | mm | 1030 | 1030 | |
Min. lengde | mm | 500 | 500 | |
Maks. lengde | mm | 9000 | 10000 |
Oppleggsreaksjon ved endeopplegg | Rd | kN/m | 4,01 | 5,87 |
Oppleggsreaksjon ved 50 mm oppleggsbredde | Rd | kN/m | 13,70 | 19,72 |
Oppleggsreaksjon ved 100 mm oppleggsbredde | Rd | kN/m | 17,97 | 25,70 |
Skjærknekkingskapasitet, flens | Vf | kN/m | 63,7 | 77,7 |
Skjærknekkingskapasitet, liv | Vw | kN/m | 63,7 | 77,7 |
Skjærknekkingskapasitet, globalt | L2Vgd | kN/m | 20,9 | 28,2 |
Skjærknekkingskapasitet, globalt | Md | kNm/m | 0,545 | 0,735 |
Treghetsmoment positiv trykkpåvirkning | Idef | mm4/mm | 22,3 | 29,2 |
Moment, negativ trykkpåvirkning | Md | kNm/m | 0,545 | 0,735 |
Treghetsmoment, negativ trykkpåvirkning | Idef | mm4/mm | 22,3 | 29,2 |
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg, 2 fagverk, takhelling <14°, innfestet | m | 0,43 | 0,54 | |
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg, >2 fagverk, takhelling <14°, innfestet | m | 0,51 | 0,64 | |
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg, 2 fagverk, takhelling <14°, ikke innfestet | m | 0,35 | 0,44 |
Profildataene er beregnet i henhold til Eurocode.
Hvit 9106
Light Grey 7035
Silver 9006
Mørk grå 0087
Black 9005
Beige 1015
Gul 0453
Grønn 0510
Glowing Blue 5010
Murstein rød 8004
Red 0302
Cherry Red 3009
Brown 8017
New York Silver
Dubai White
Moskau Grey
New York Black
Moskau Red
Dubai Blue
-
