VVP 18

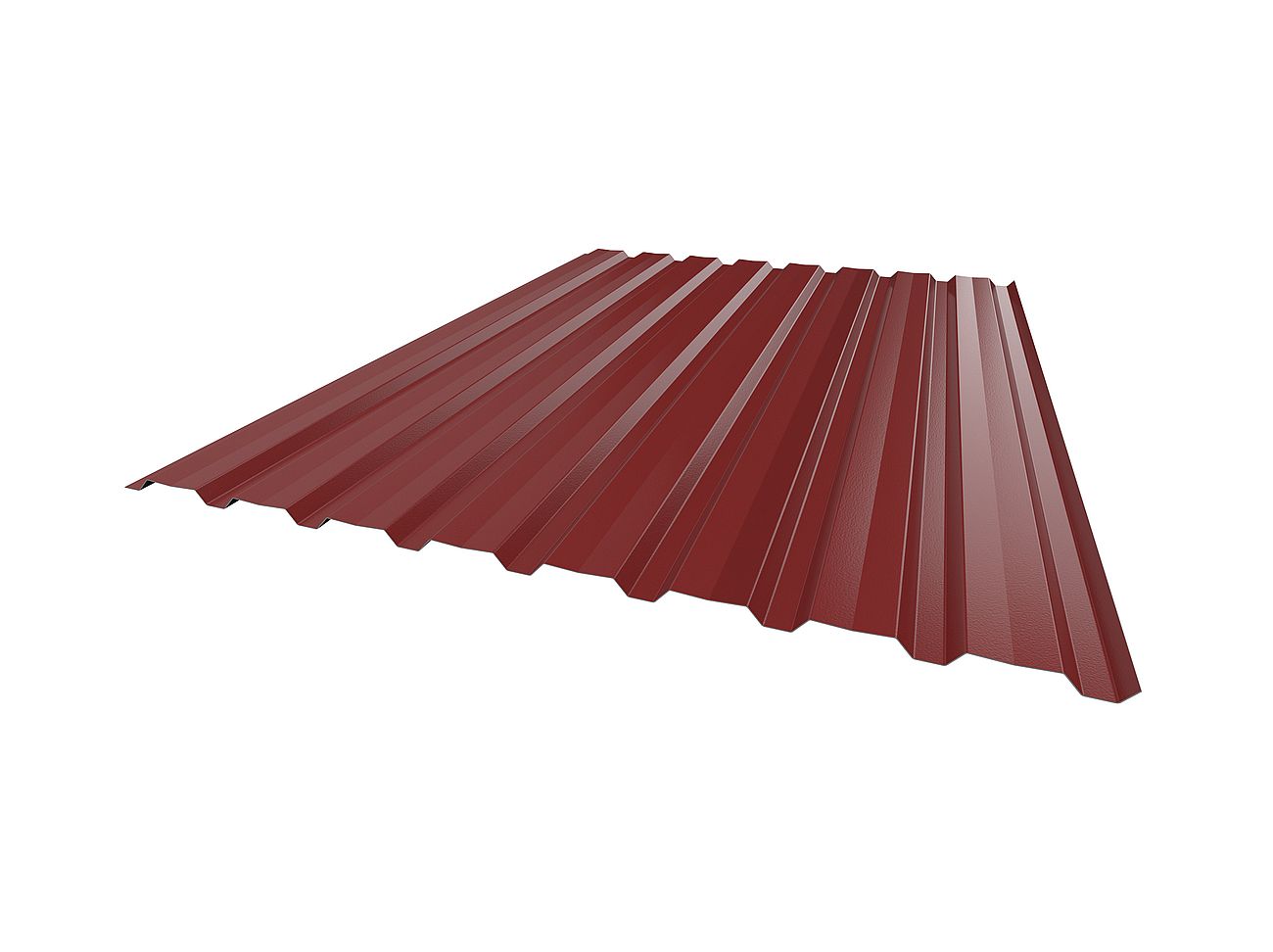

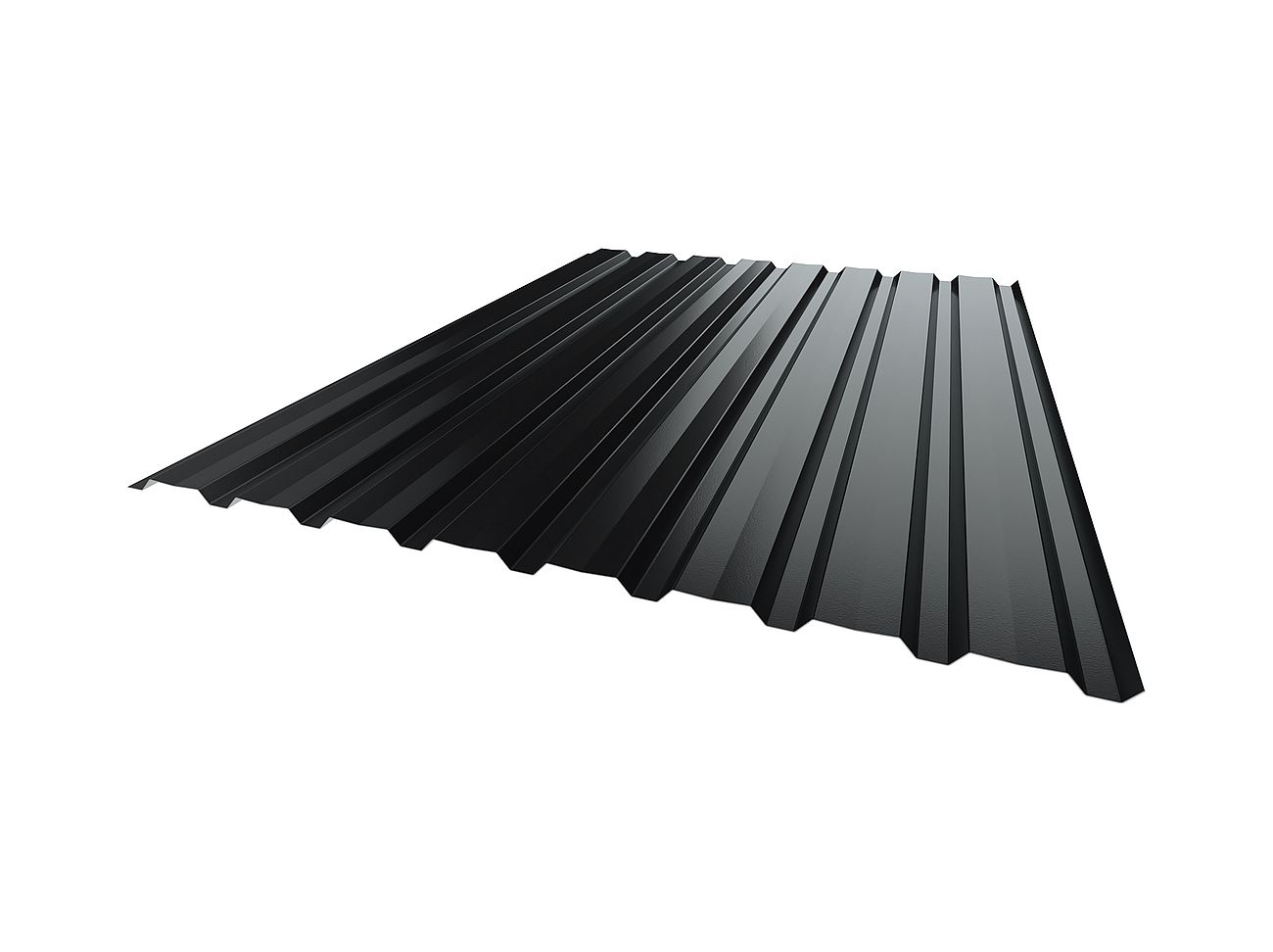

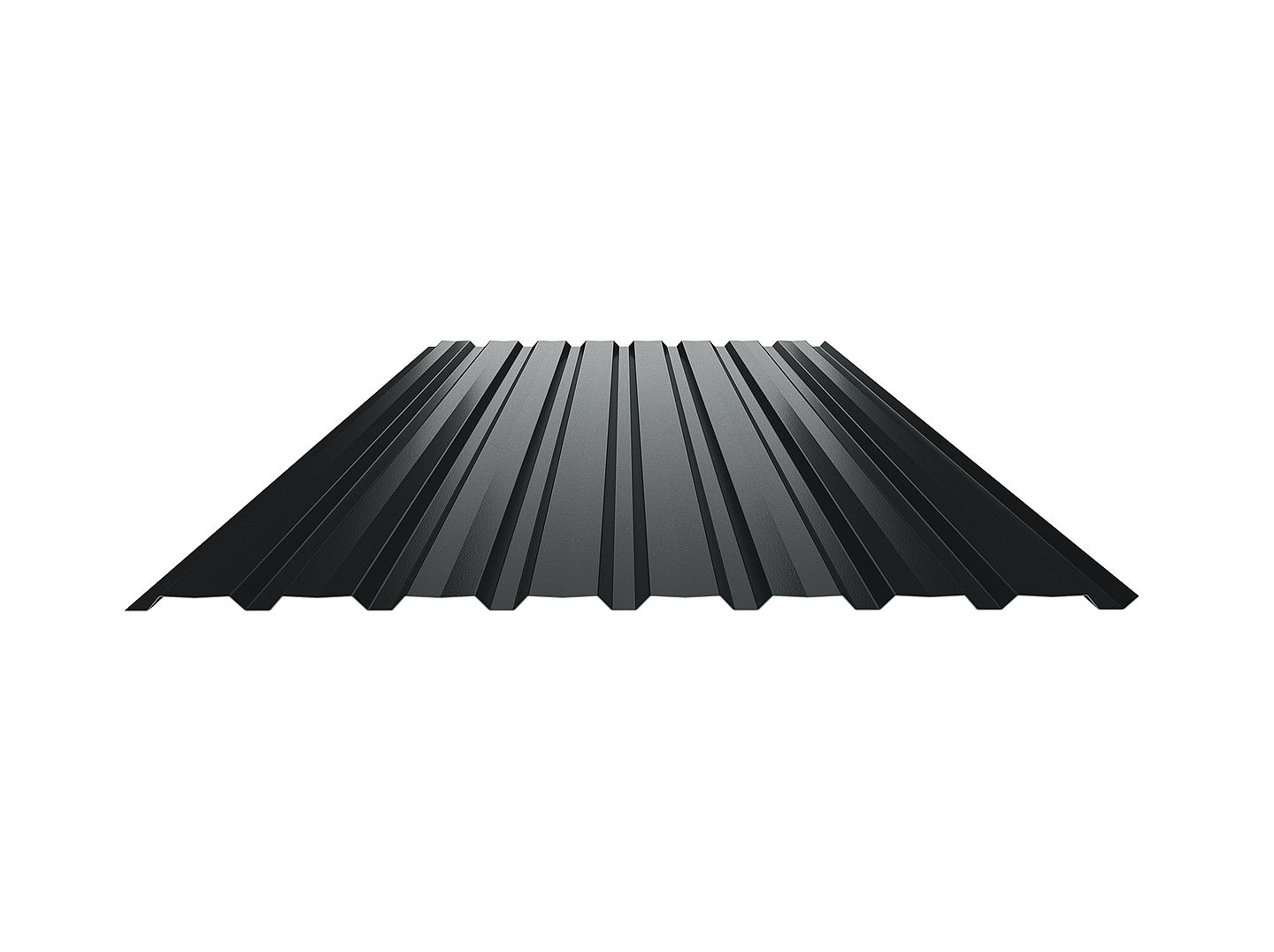

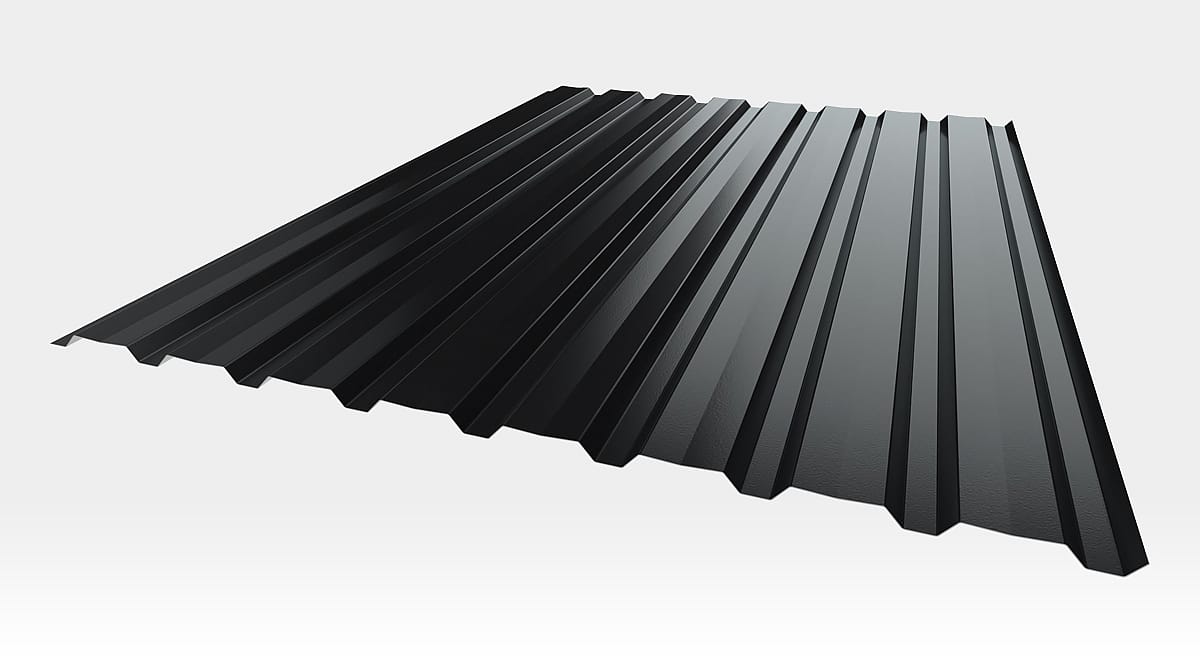

Kan monteres både stående og liggende Borga VVP 18 brukes normalt som veggkledning på større bolighus og næringsbygg. Den innovative profilen gir fasaden et levende, klassisk og tidløst utseende. Platen har stor dekningsbredde, noe som gjør den til et økonomisk alternativ både ved fasaderenovering og nybygging.

Stålkjernen er passivert og grunnet med en primer og fås med et toppbelegg av polyester av typen P30, P50 eller MAT.

Fås i tykkelsene 0,5 mm / 0,6 mm

VVP18

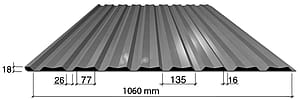

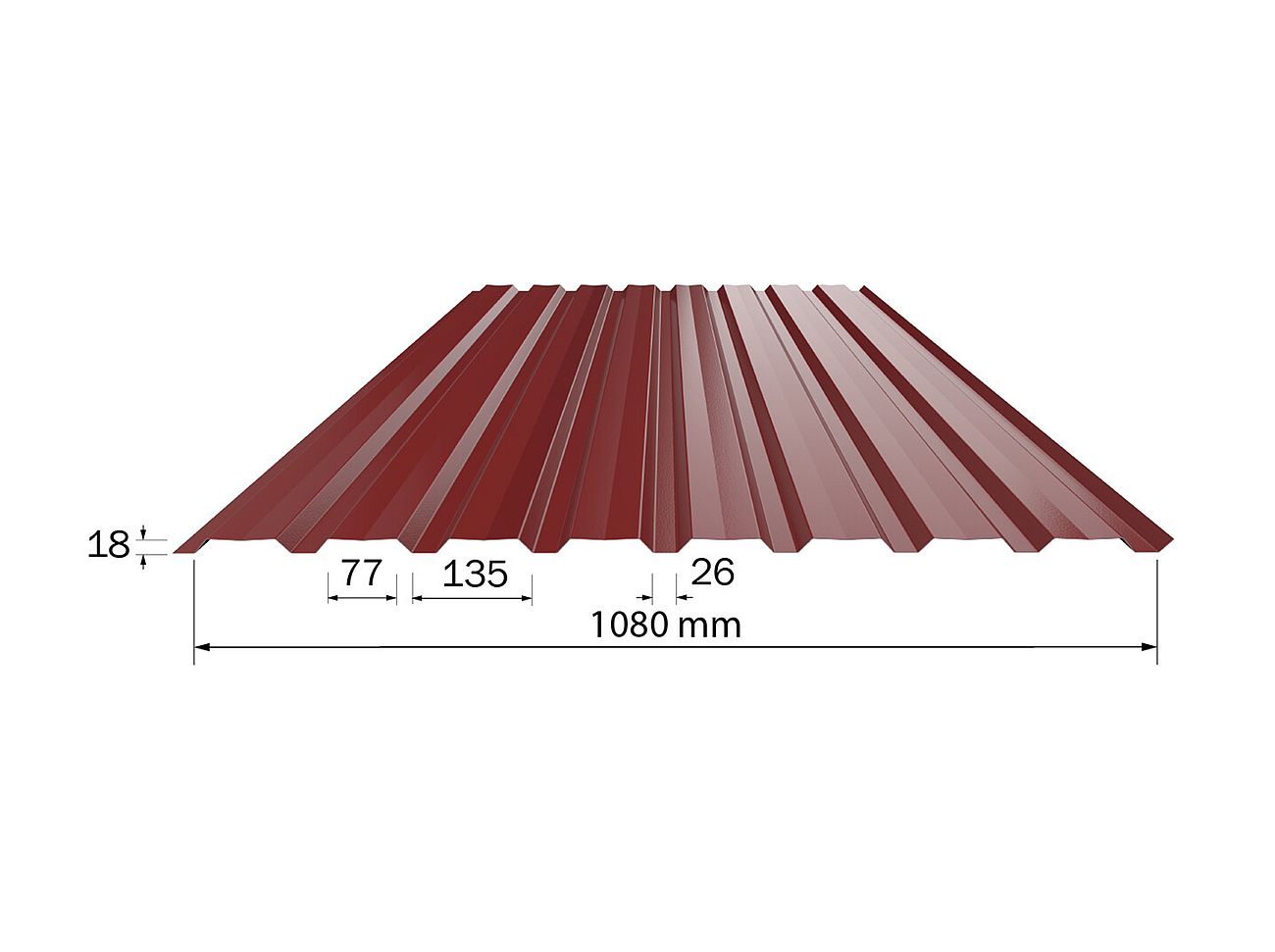

Profildata

PROFILDATA VVP 18

Nominell tykkelse tnom mm 0,5 0,6
Tykkelse ved beregning tber mm 0,441 0,538
Masse m kg/m2 4,4 5,2
Strekkgrense fty N/mm2 250 250
Høyde mm 18 18
Dekningsbredde mm 1060 1060
Min. lengde mm 500 500
Maks. lengde mm 9000 10000
Oppleggsreaksjon ved endeopplegg Rd kN/m 3,45 5,06
Oppleggsreaksjon ved 50 mm oppleggsbredde Rd kN/m 11,80 16,98
Oppleggsreaksjon ved 100 mm oppleggsbredde Rd kN/m 15,50 22,12
Skjærknekkingskapasitet, flens Vf kN/m 23,0 29,6
Skjærknekkingskapasitet, liv Vw kN/m 63,7 77,7
Skjærknekkingskapasitet, globalt L2Vgd kN/m 18,1 24,4
Moment, positiv trykkpåvirkning Md kNm/m 0,422 0,561
Treghetsmoment, positiv trykkpåvirkning Idef mm4/mm 15,7 20,3
Moment, negativ trykkpåvirkning Md kNm/m 0,452 0,583
Treghetsmoment, negativ trykkpåvirkning Idef mm4/mm 21,2 27,1
Gåbarhet (c:c) beregnet ved en personvektpå 100 kg, 2 fagverk, takhelling <14°, ikke innfestet m 0,41 0,49
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg, >2 fagverk, takhelling <14°, innfestet m 0,48 0,58
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg, 2 fagverk, takhelling <14°, ikke innfestet m 0,33 0,40

Profildataene er beregnet i henhold til Eurocode.

Fargevariasjoner
Standard Colors

Hvit 9106

Light Grey 7035

Silver 9006

Mørk grå 0087

Black 9005

Beige 1015

Gul 0453

Grønn 0510

Glowing Blue 5010

Murstein rød 8004

Cherry Red 3009

Brown 8017

en tiltalende veggprofil for store bygg
  • Fargekart, standard

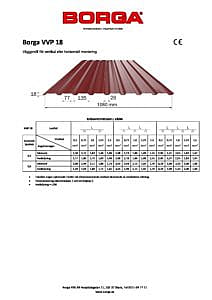

  • Spennviddetabell VVP 18
  • Installasjonsveiledningen VVP 18
