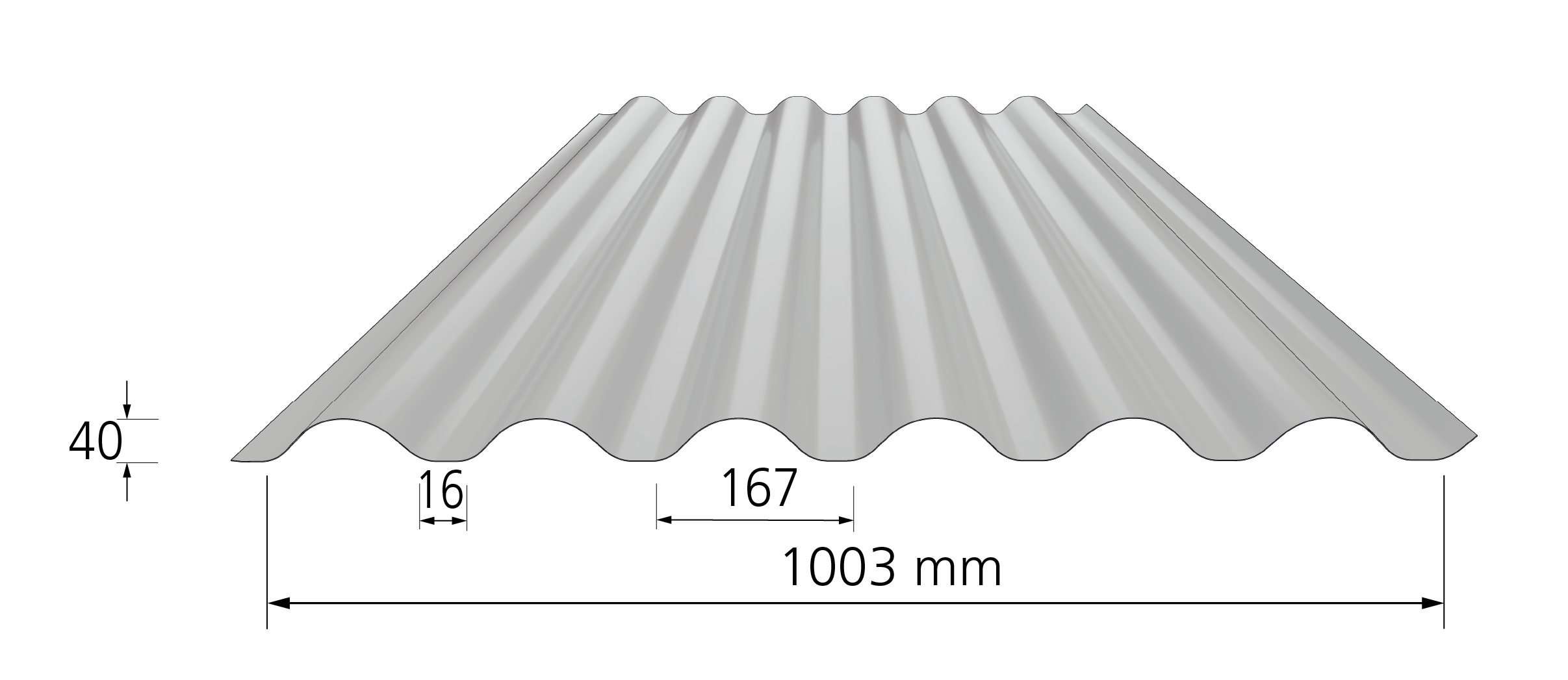

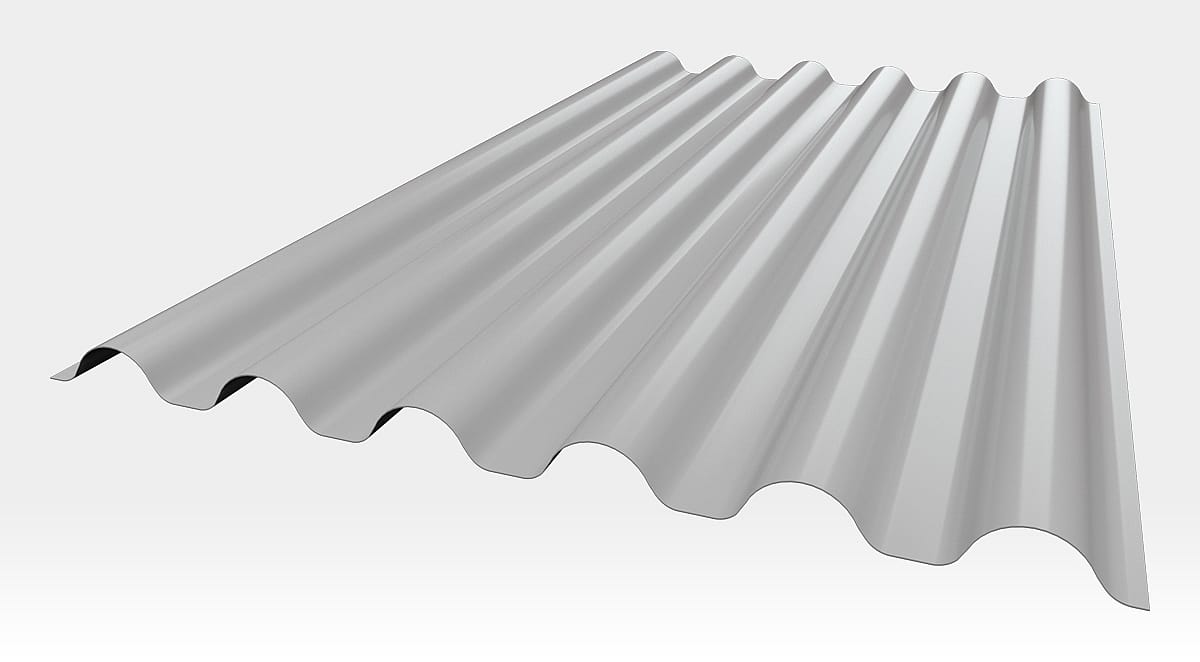

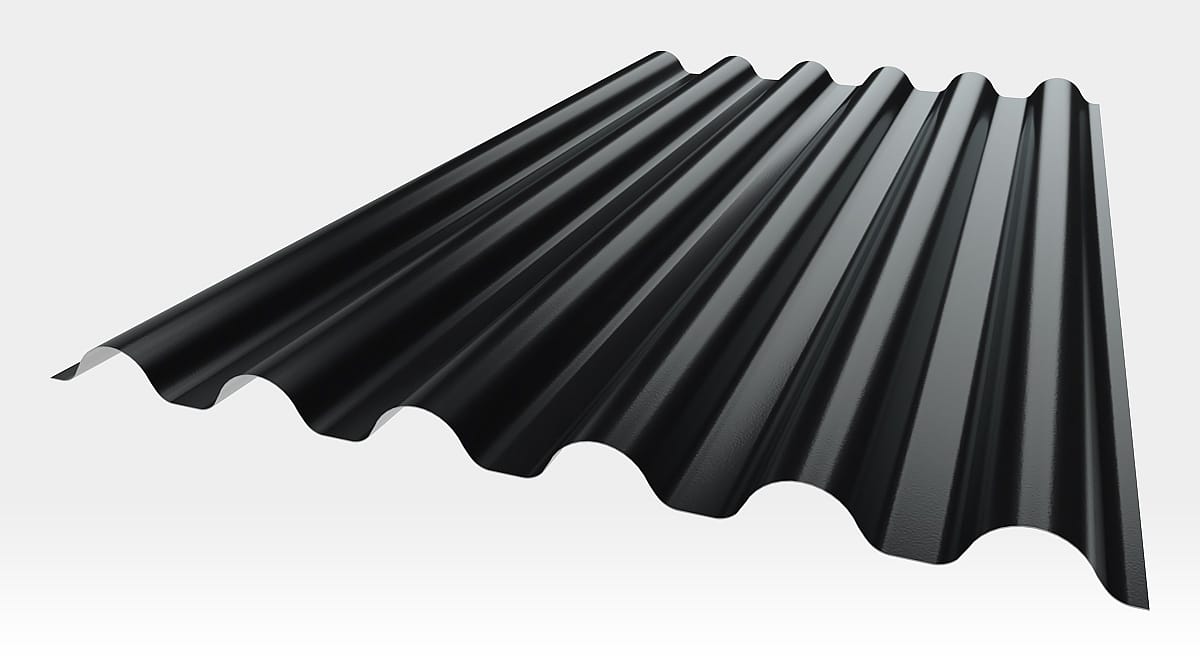

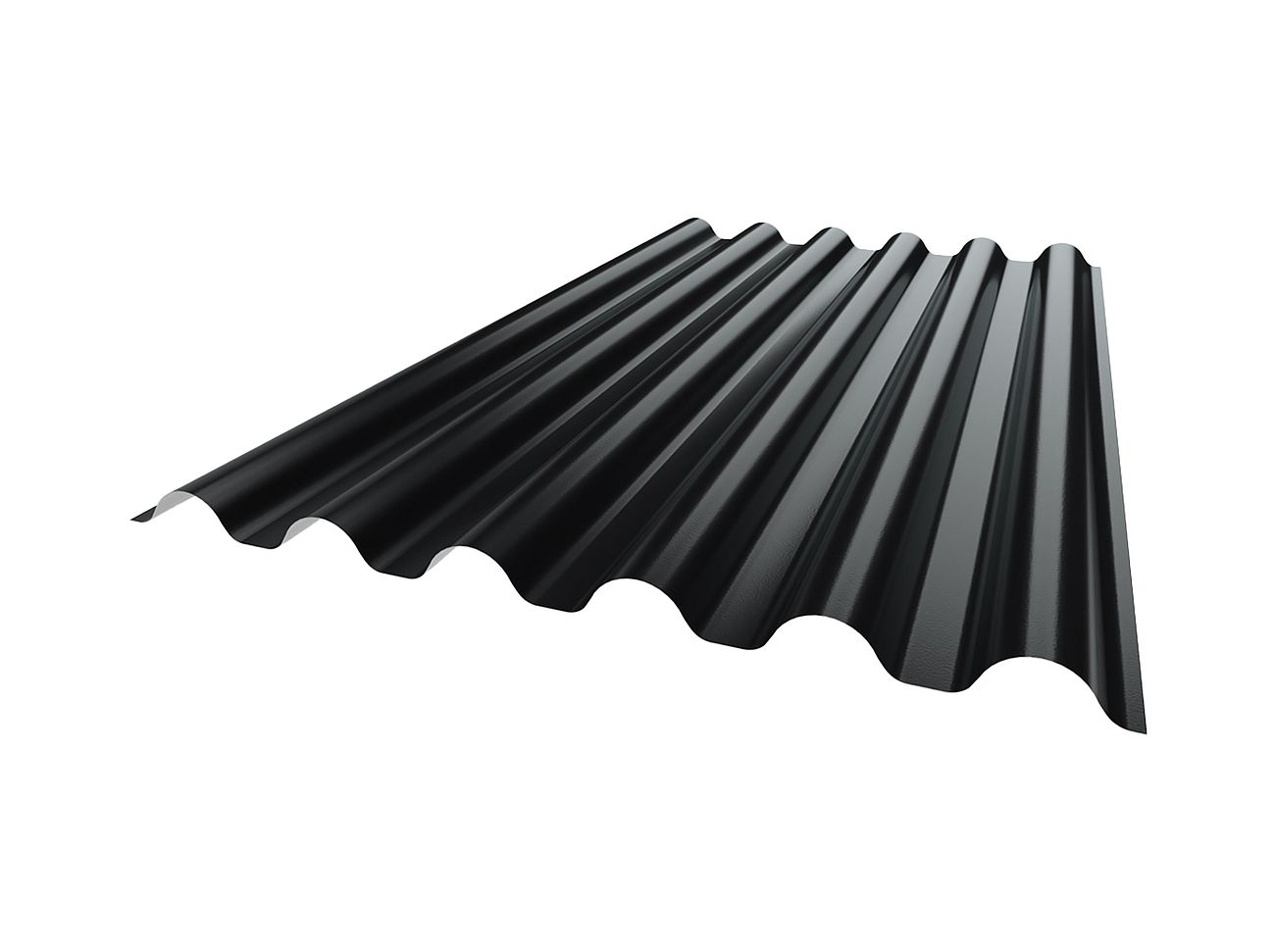

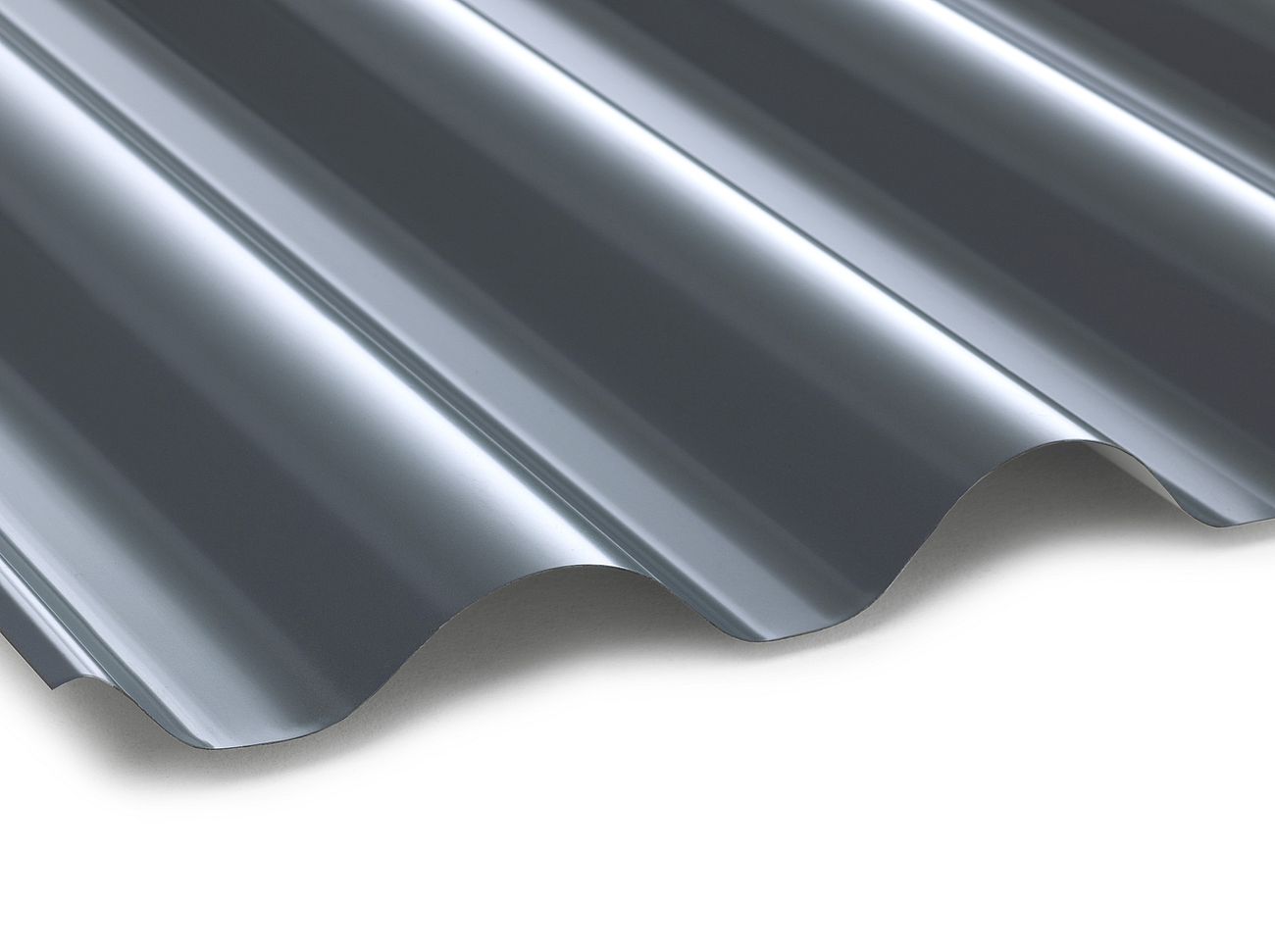

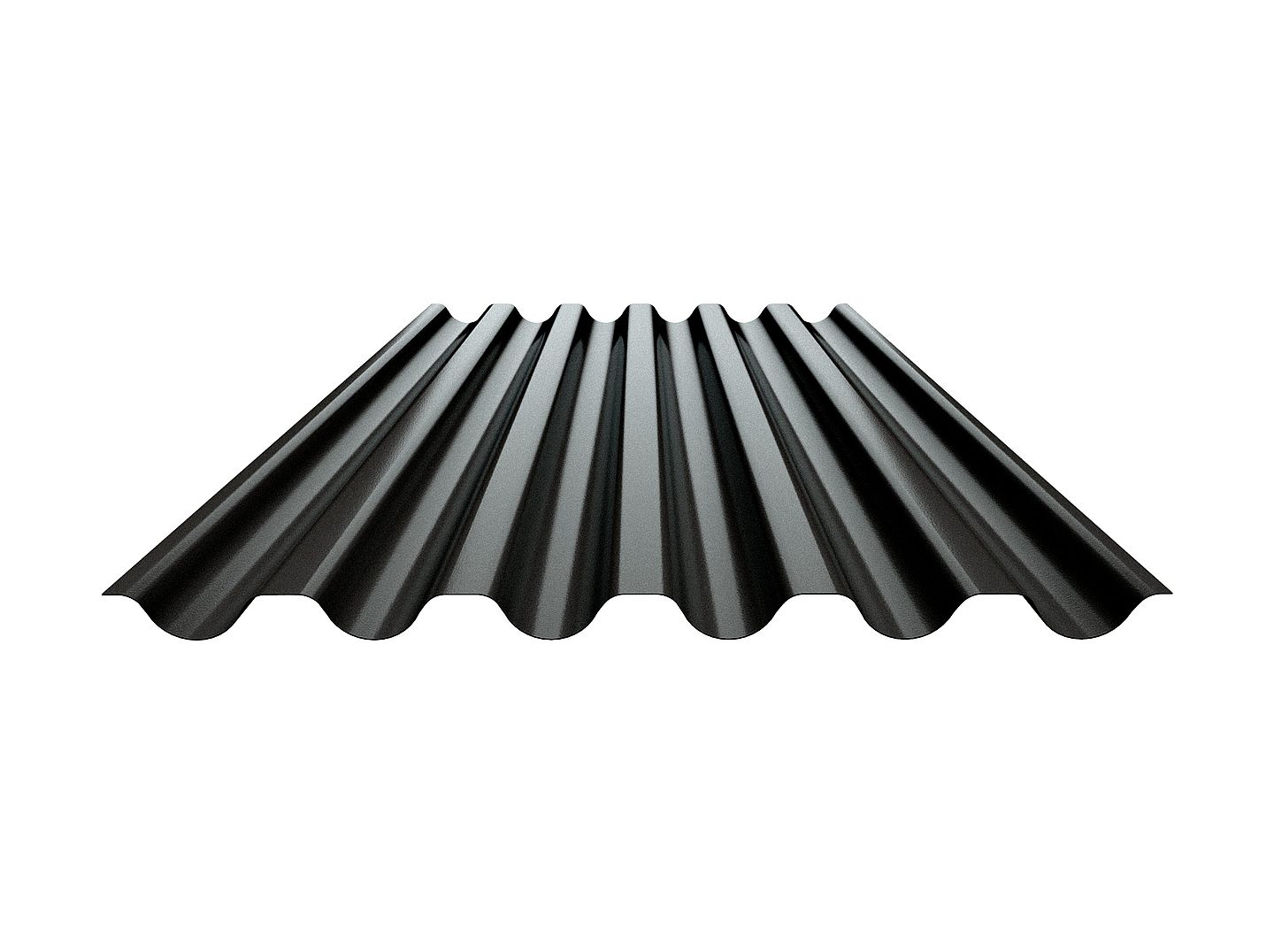

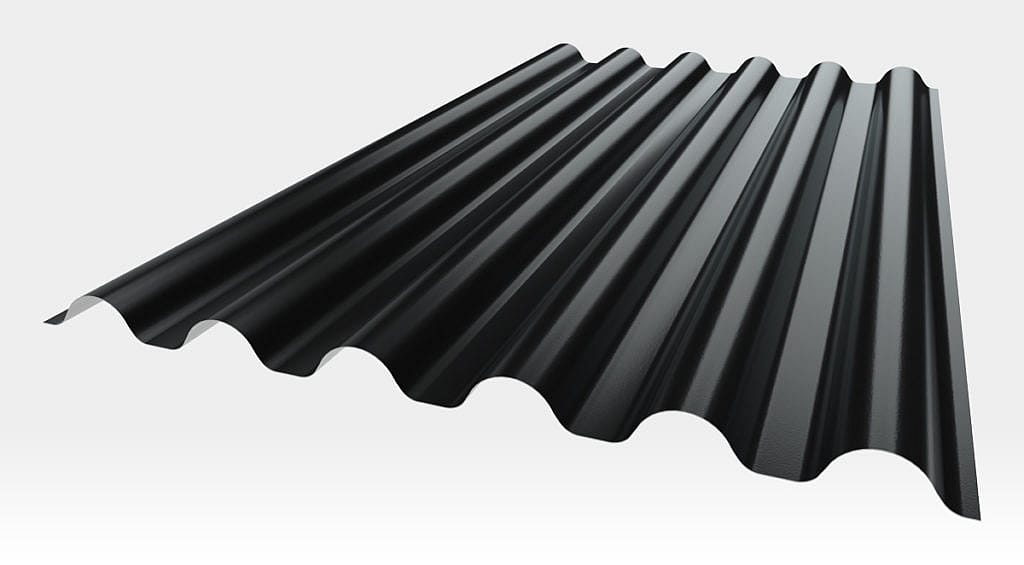

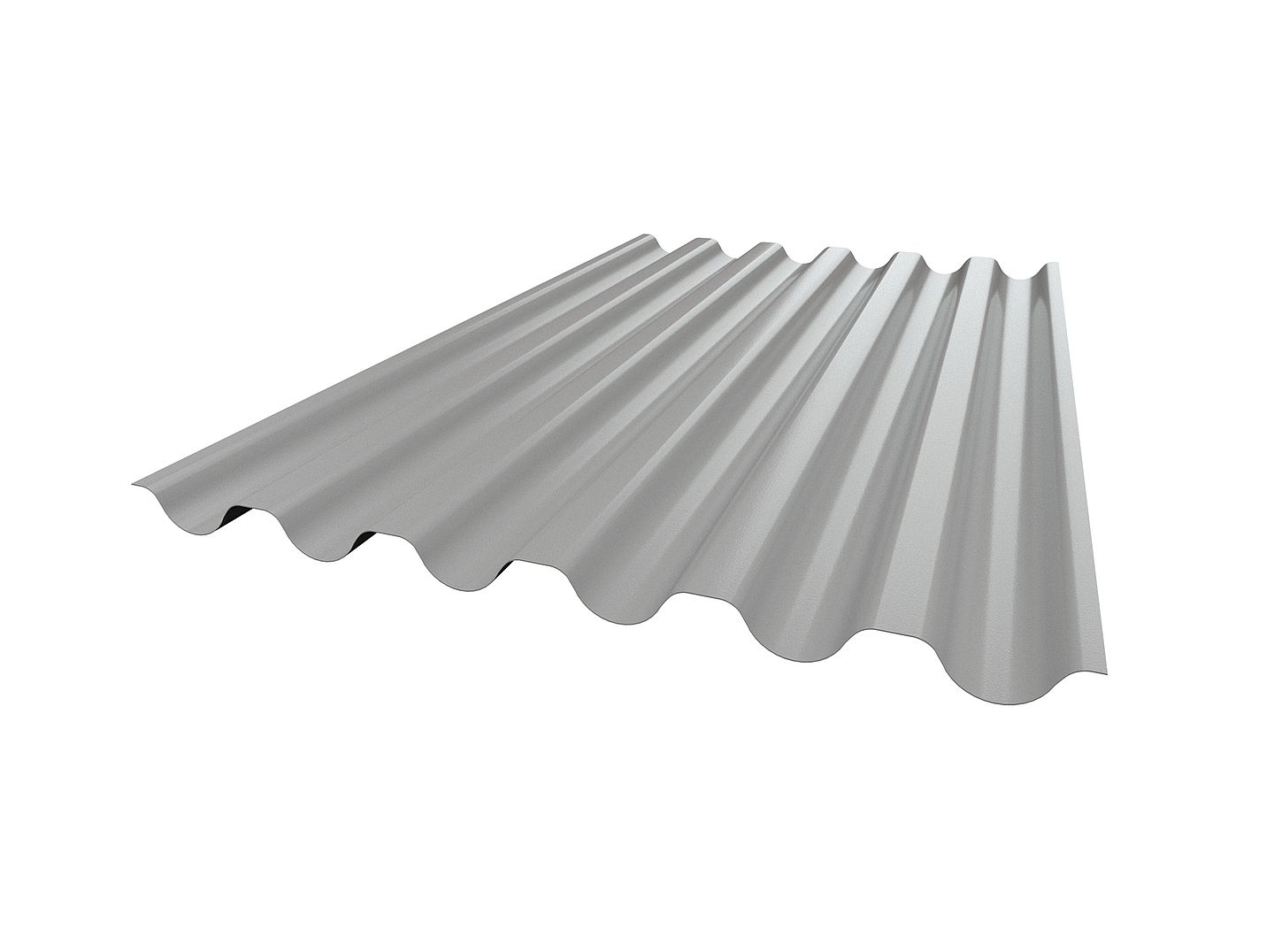

Sinus 40

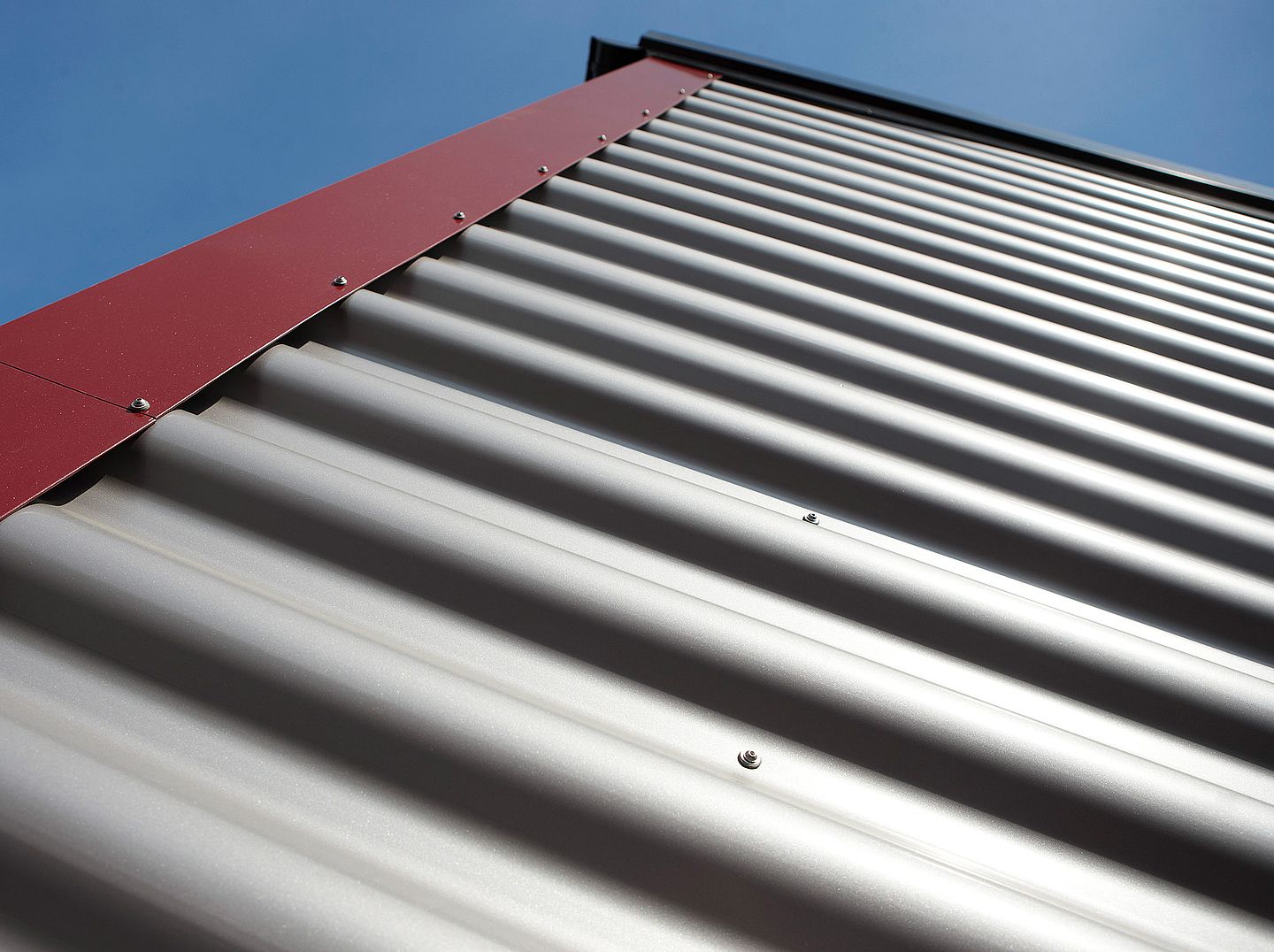

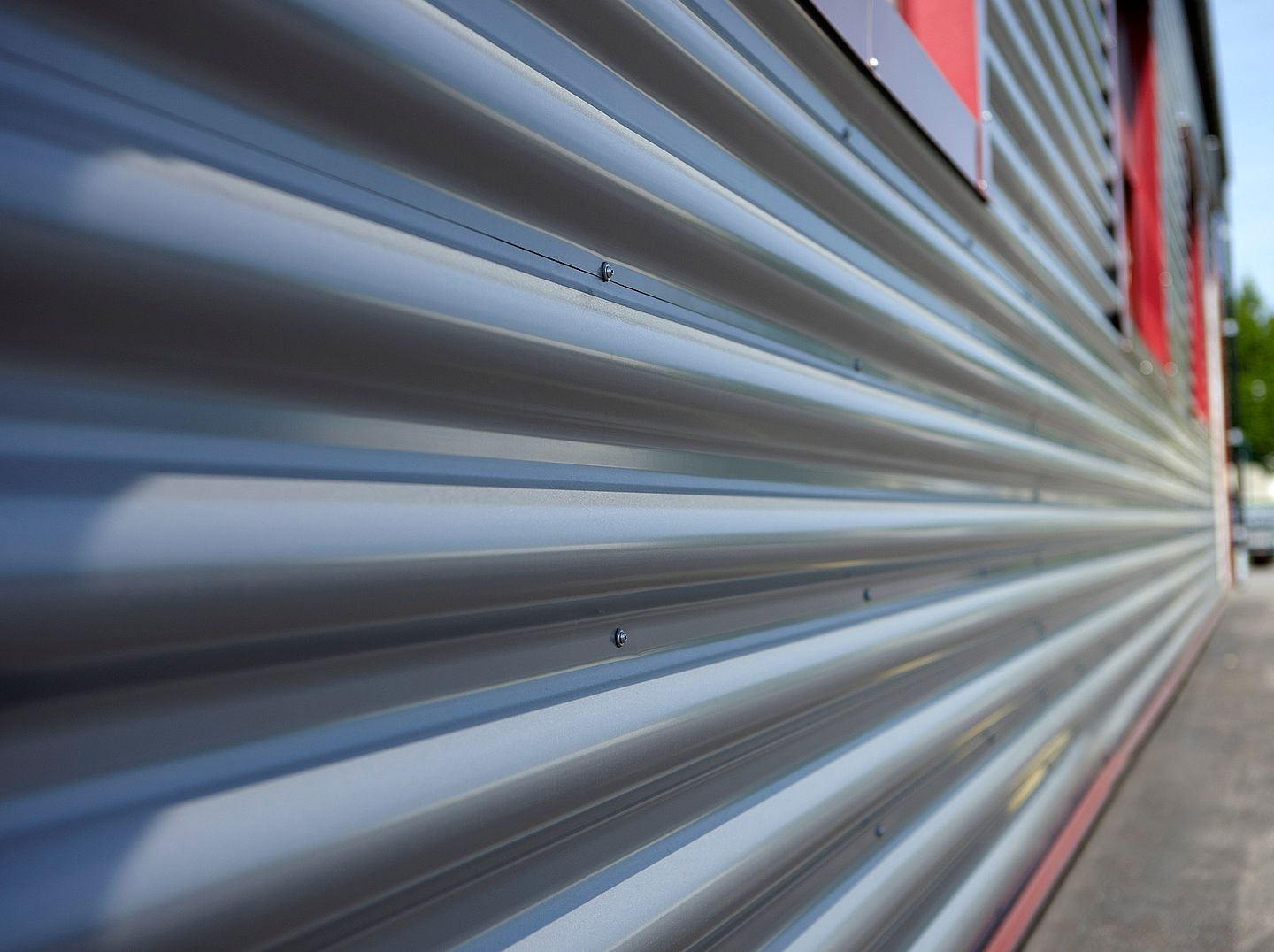

En profil som hovedsakelig brukes som veggkledning på næringsbygg, men som også er velegnet i alle sammenhenger hvor det stilles estetiske krav til fasaden. Sinus-profilen er moderne og tidløs, noe som gjør den til et trygt og langsiktig valg. Ønskes en enda mer eksklusiv look i tillegg til økt holdbarhet kan Sinus-profilen leveres med et robust metallisk toppbelegg av premium kvalitet. Profilen kan monteres enten horisontalt eller vertikalt.

Stålkjernen er passivert og grunnet med en primer og fås med et toppbelegg av polyester av typen P30, P50, MAT eller vår premiumserie Metallic Colofer® City Lights.





Fargevariasjoner

Standard Colors

Hvit 9106

Silver 9006

Mørk grå 0087

Black 9005

Beige 1015

Glowing Blue 5010

Murstein rød 8004

Cherry Red 3009

New York Silver

Dubai White

Moskau Grey

New York Black

Moskau Red

Dubai Blue

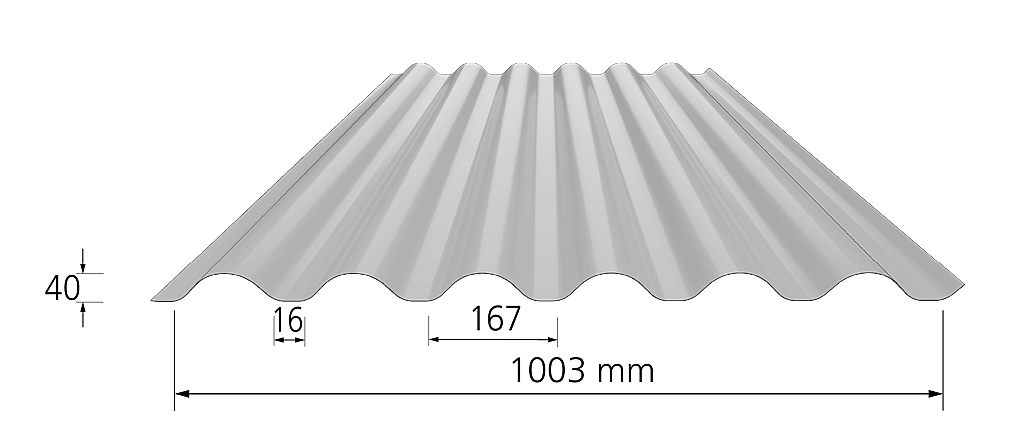

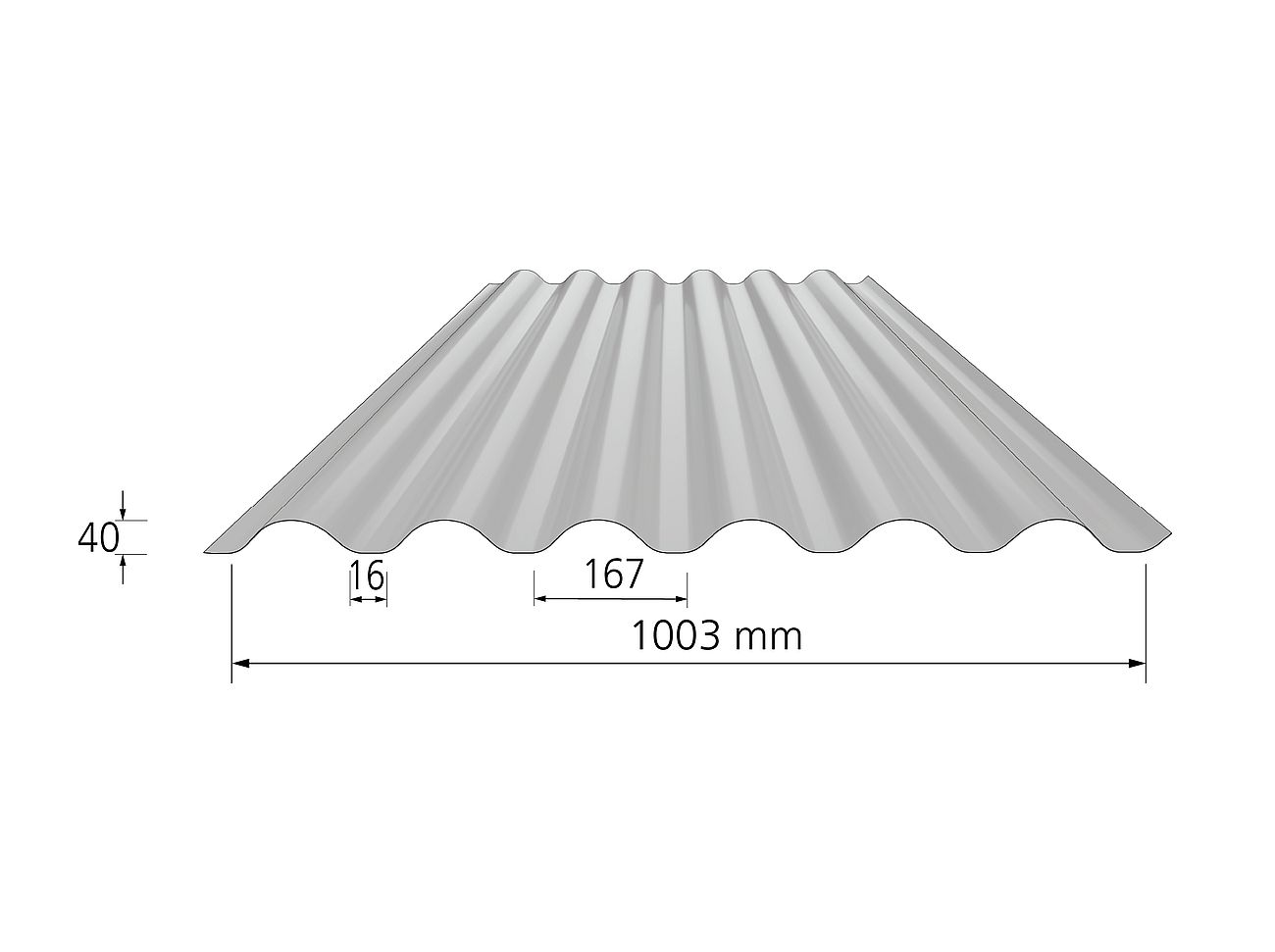

Profildata

Fås i tykkelsene 0,5 mm / 0,6 mm

BORGA | SINUS 40

Nominell tykkelse tnom mm 0,5 0,6
Tykkelse ved beregning tber mm 0,441 0,538
Masse m kg/m2 4,7 5,5
Strekkgrense fty N/mm2 250 250
Høyde mm 40 40
Dekningsbredde mm 1000 1000
Min. lengde mm 500 500
Maks. lengde mm 10000 10000



Oppleggsreaksjon ved endeopplegg
Rd kN/m 1,57 2,53
Oppleggsreaksjon ved 50 mm oppleggsbredde Rd kN/m 5,37 8,49
Oppleggsreaksjon ved 100 mm oppleggsbredde Rd kN/m 7,04 11,07
Skjærknekkingskapasitet, flens Vf kN/m 63,7 77,7
Skjærknekkingskapasitet, liv Vw kN/m 31,0 56,2
Skjærknekkingskapasitet, globalt L2Vgd kN/m 59,0 77,7
Moment, positiv trykkpåvirkning Md kNm/m 1,033 1,378
Treghetsmoment, positiv trykkpåvirkning Idef mm4/mm 94,1 121,7
Moment, negativ trykkpåvirkning Md kNm/m 1,174 1,519
Treghetsmoment, negativ trykkpåvirkning Idef mm4/mm 100,6 127,5

Profildataene er beregnet i henhold til Eurocode.

Relaterte dokumenter
  • Fargekart, standard
  • Fargekart, premium

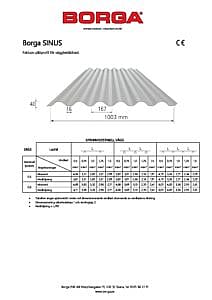

  • Installasjonsveiledningen Sinus
