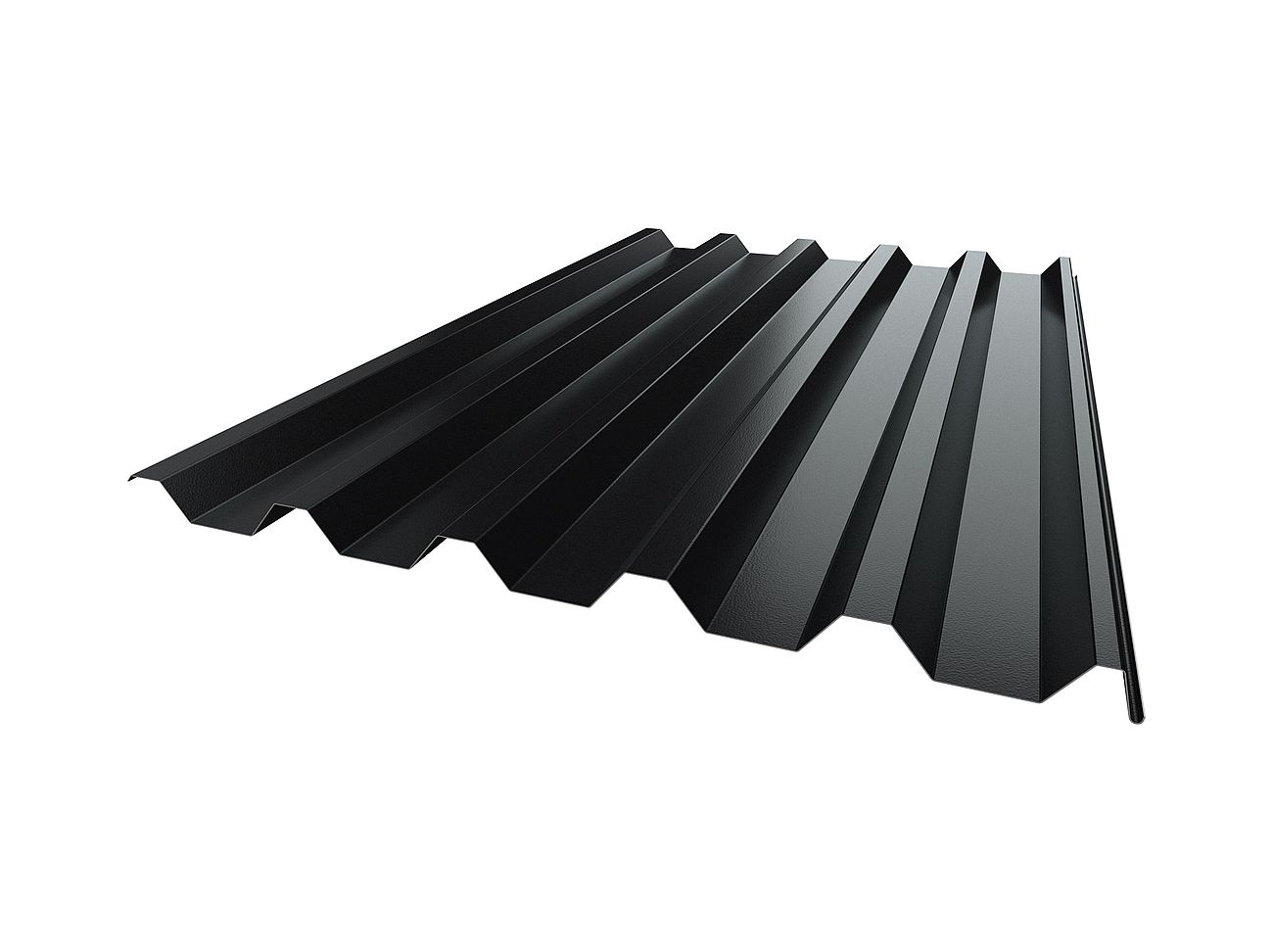

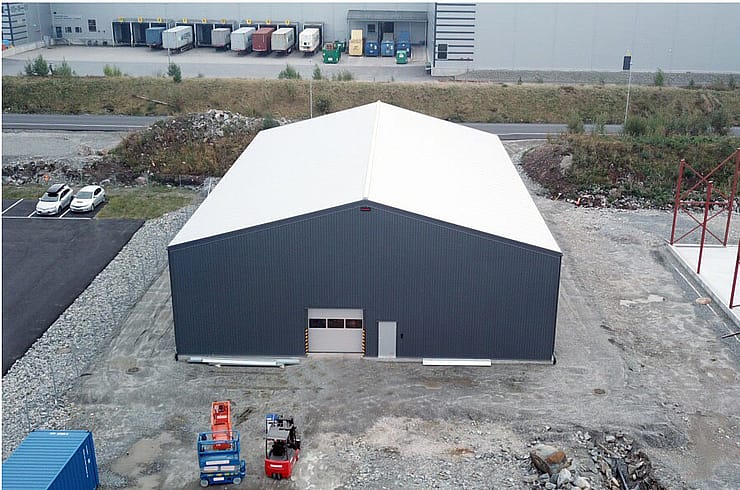

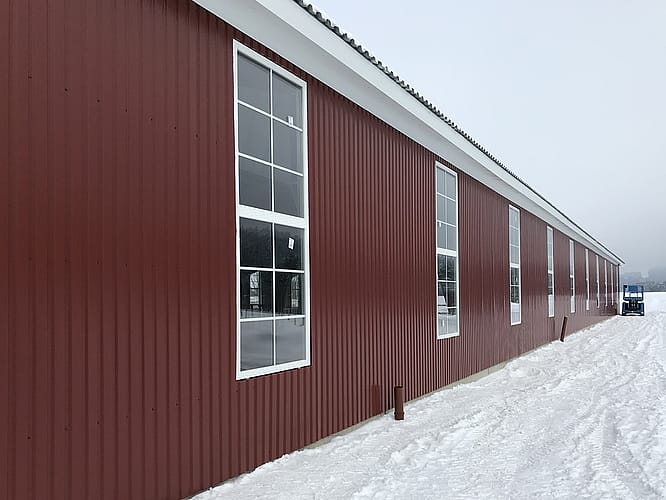

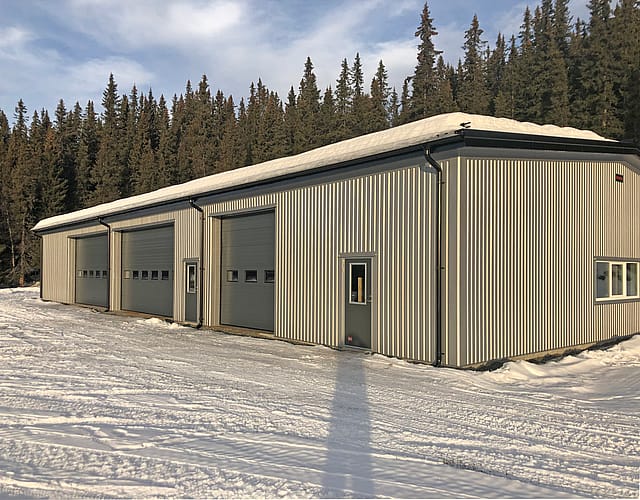

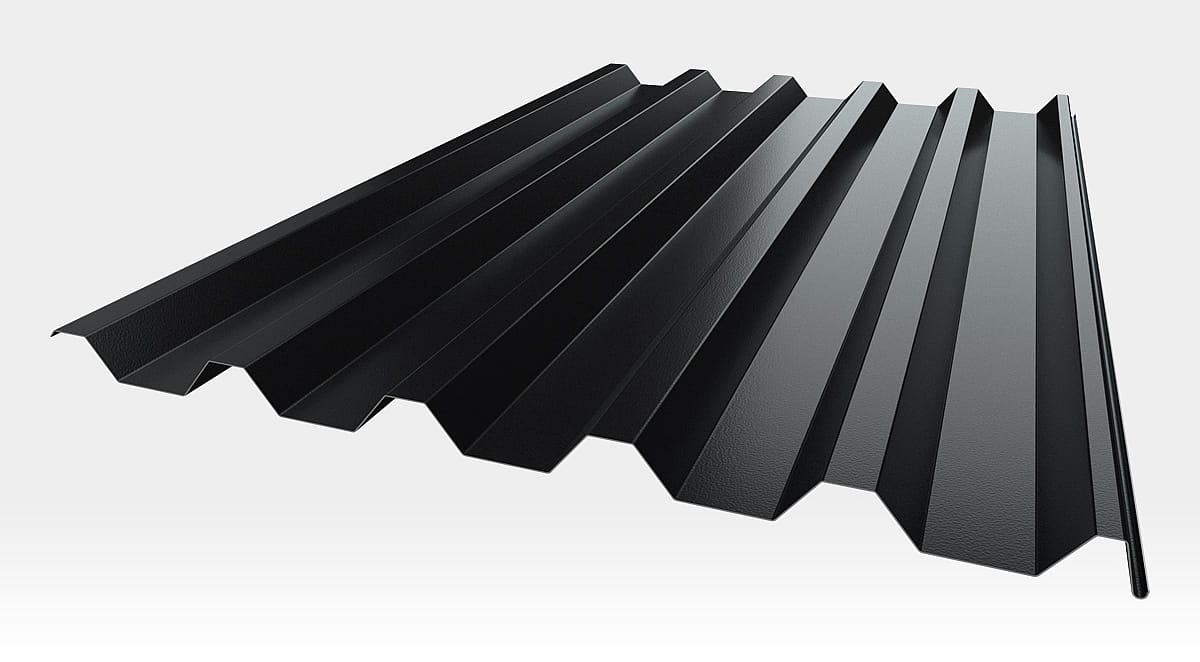

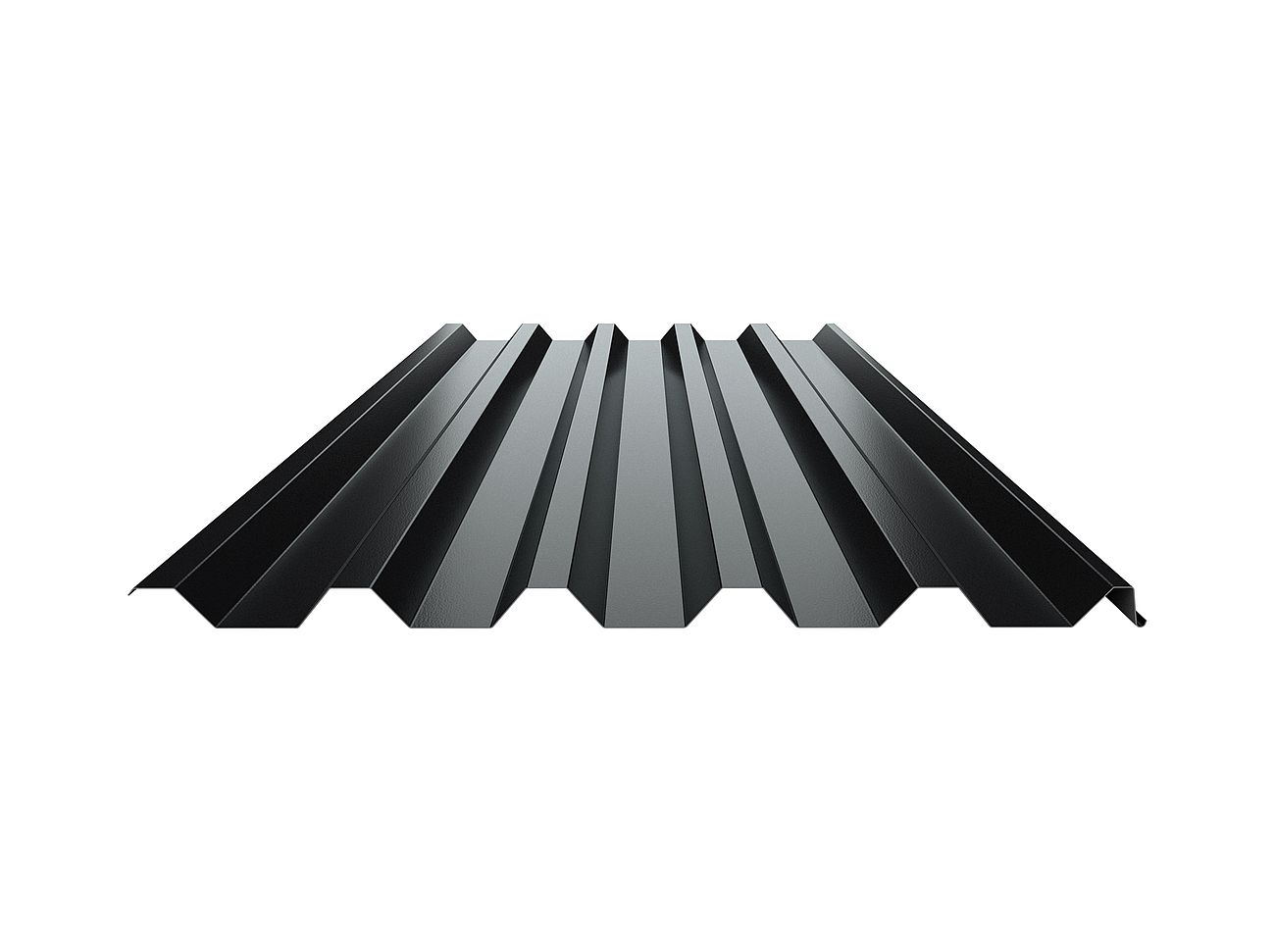

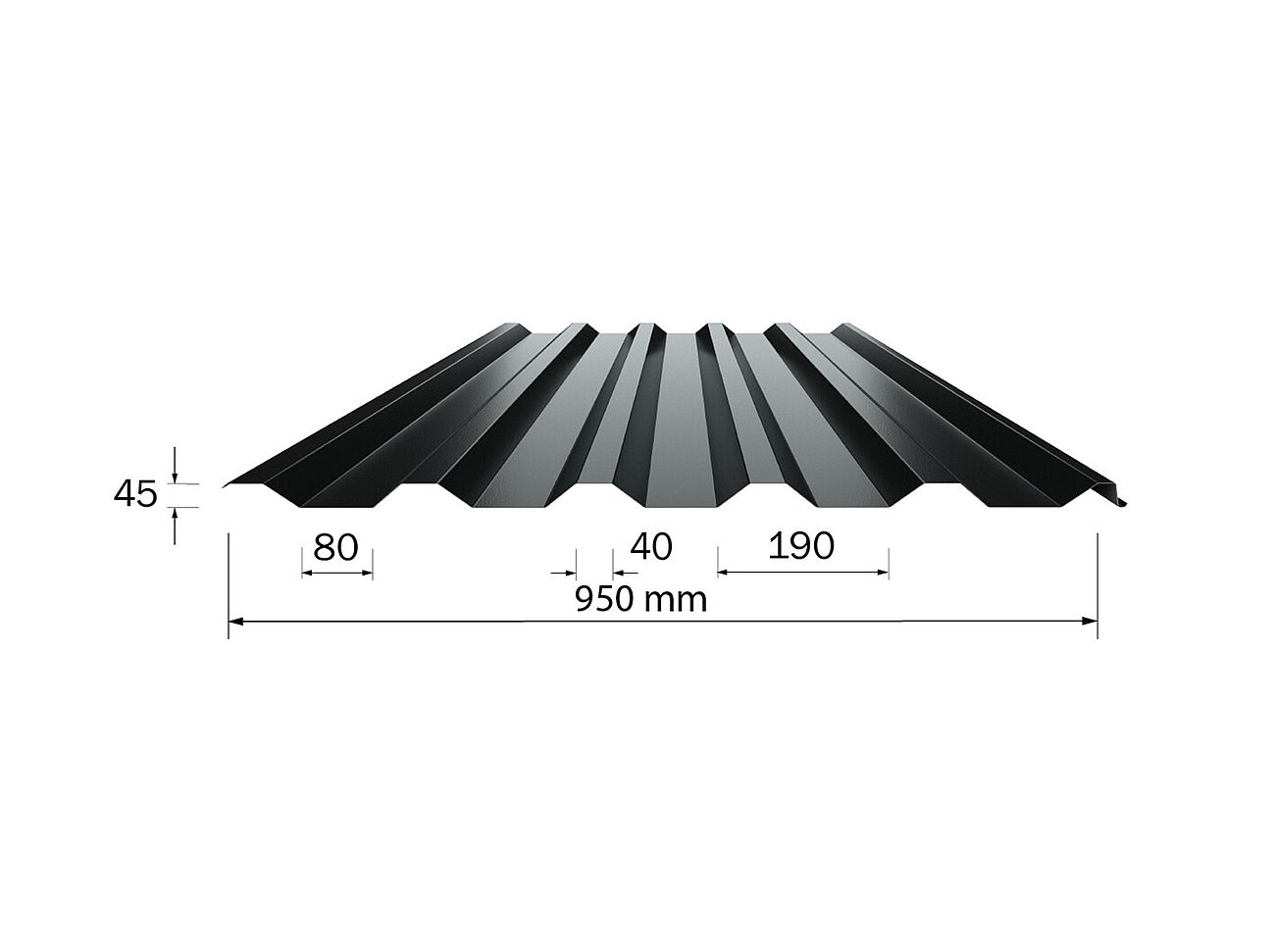

En sterk takplate som muliggjør stor avstand mellom taklektene. Borga TR 45 brukes vanligvis til taktekking på stålhaller til industri- og næringsformål og byr på en kombinasjon av god tekking og svært høy bæreevne. Profilens høyde gjør den spesielt godt egnet i snørike miljøer eller der hvor det er behov for stor vannavrenningskapasitet. Profilen kan også brukes utvendig på vegger på størreindustrihaller. Den har et spesielt spor langs den ene kanten som forhindrer at regnvann trenger inn via overlappingen.
For å unngå at kondensdråper dannes under taket på uisolerte bygg, anbefales det at man påfører kondensbeskyttelsesmembranen Borga DropStop på platens underside.
Stålkjernen er passivert og grunnet med en primer og fås med et toppbelegg av polyester av typen P30, P50 eller MAT.
Fås i tykkelsene 0,5 mm / 0,6 mm / 0,7 mm
Nominell tykkelse | tnom | mm | 0,5 | 0,6 |
Tykkelse ved beregning | tber | mm | 0,441 | 0,538 |
Masse | m | kg/m2 | 4,9 | 5,8 |
Strekkgrense | fty | N/mm2 | 250 | 250 |

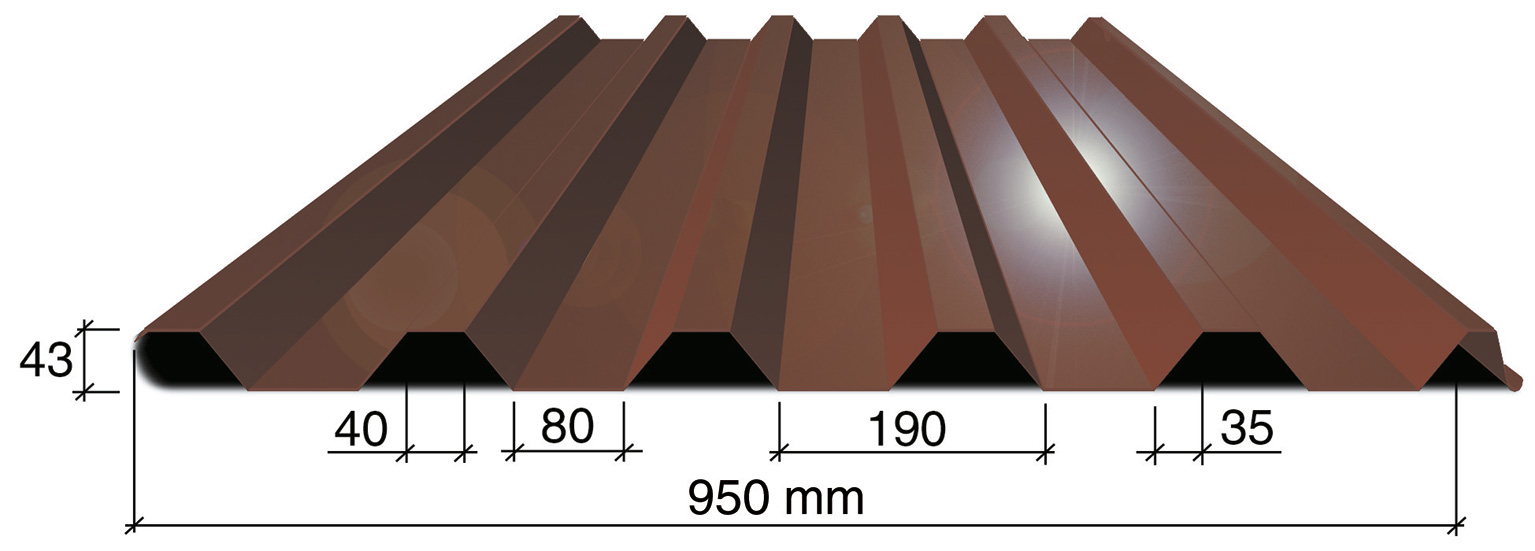

Høyde | mm | 43 | 43 | |
Dekningsbredde | mm | 950 | 950 | |
Min. lengde | mm | 500 | 500 | |
Maks. lengde | mm | 12000 | 12000 |
Oppleggsreaksjon ved endeopplegg | Rd | kN/m | 2,48 | 3,63 |
Oppleggsreaksjonved 50 mm oppleggsbredde | Rd | kN/m | 8,47 | 12,20 |
Oppleggsreaksjonved 100 mm oppleggsbredde | Rd | kN/m | 11,11 | 15,89 |
Skjærknekkingskapasitet, flens | Vf | kN/m | 15 | 27,2 |
Skjærknekkingskapasitet, liv | Vw | kN/m | 32,9 | 59,8 |
Skjærknekkingskapasitet, globalt | L2Vgd | kN/m | 63,7 | 77,7 |
Moment,positiv trykkpåvirkning | Md | kNm/m | 1,130 | 1,592 |
Treghetsmoment positiv trykkpåvirkning | Idef | mm4/mm | 126,7 | 169,8 |
Moment, trykkpåvirkning | Md | kNm/m | 1,043 | 1,442 |
Treghetsmoment negativ trykkpåvirkning | Idef | mm4/mm | 101,1 | 133,1 |
Gåbarhet (c:c) beregnet ved en personvekt på 100 kg (m) | 0,5 | 0,6 |
2-fagverk, takhelling <14°, innfestet | 1,18 | 1,61 |
>2 fagverk, takhelling <14°, innfestet | 1,40 | 1,91 |
2 fagverk, takhelling <14°, ikke innfestet | 0,96 | 1,31 |
Profildataene er beregnet i henhold til Eurocode.
Hvit 9106
Light Grey 7035
Silver 9006
Mørk grå 0087
Black 9005
Beige 1015
Gul 0453
Grønn 0510
Glowing Blue 5010
Murstein rød 8004
Cherry Red 3009
Brown 8017
Galv
-
Fargekart, standard
-

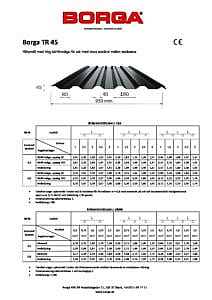

Spennviddetabell TR 45
-
